一、产品介绍
GN19-24系列户内交流高压隔离开关适用于交流50Hz,额定电压24kV及以下电力系统中,配用型人力操作机构,作为在有电压而无负载情况下,分合电器之用,亦有派生产吕防污型、高原型和可加装带电显示装置等。
二、使用环境条件:
海拔高度不超过1000m;
周围空气温度:上限+40℃,下限-30℃;
相对湿度:日平均值不大于95%,月平均值不大于90%;
地震烈度不超过8度;
没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动场所。
配套产品推荐:
|

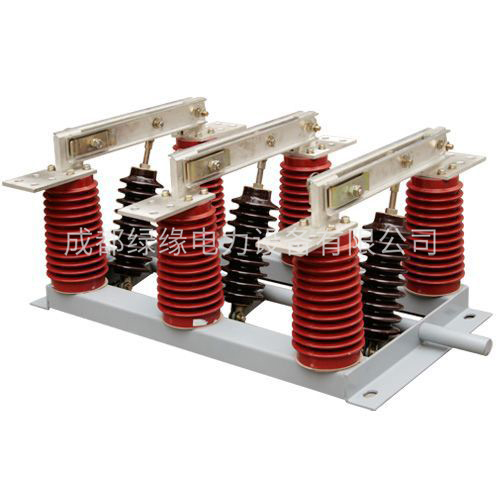

GN19-24/630A GN19-24/1250A交流高压隔离开关参数表:
型 号 |
额定 电压kV |
额定 电流A |
额定短时耐受电流(4S)kA |
额定峰值耐受电流kV |
GN19-12G/400-12.5 |
12 |
400 |
12.5 |
31.5 |
GN19-12CG/400-12.5 |
12 |
400 |
12.5 |
31.5 |
GN19-12G/630-20 |
12 |
630 |
20 |
50 |
GN19-12CG/630-20 |
12 |
630 |
20 |
50 |
GN19-12G/1000-31.5 |
12 |
1000 |
31.5 |
80 |
GN19-12CG/1000-31.5 |
12 |
1000 |
31.5 |
80 |
GN19-12G/1250-40 |
12 |
1250 |
40 |
100 |
GN19-12CG/1250-40 |
12 |
1250 |
40 |
100 |
GN19-24G/400-12.5 |
24 |
400 |
12.5 |
31.5 |
GN19-24CG/400-12.5 |
24 |
400 |
12.5 |
31.5 |
GN19-24G/630-20 |
24 |
630 |
20 |
50 |
GN19-24CG/630-20 |
24 |
630 |
20 |
50 |
GN19-24G/1000-31.5 |
24 |
1000 |
31.5 |
80 |
GN19-24CG/1000-31.5 |
24 |
1000 |
31.5 |
80 |
GN19-24G/1250-40 |
24 |
1250 |
40 |
100 |
GN19-24CG/1250-40 |
24 |
1250 |
40 |
100 |
