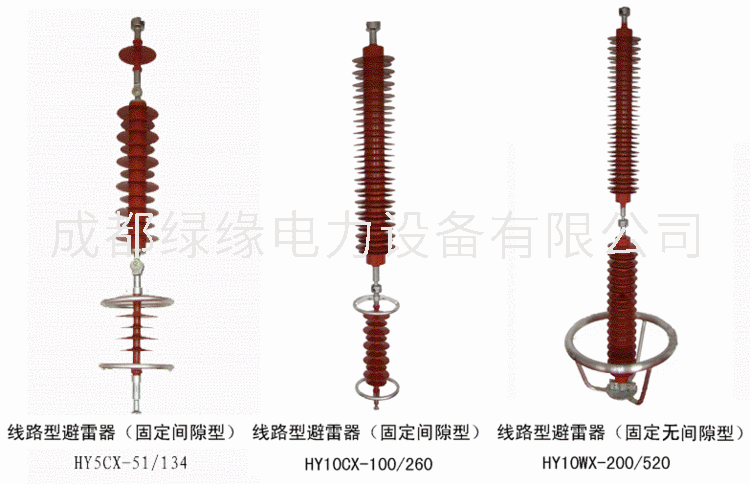

HY5WX-108/281 HY5WX-108/309线路型避雷器

  一、产品概述
    随着高压真空断路器的日益广泛使用,其强开断能力引发各类操作过电压,对电压设备的保护提出了新的课题。
    该产品采用四星型接法(俗称三叉戟式接法),设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,真正起到了对高压真空断路器操作过电压的有效限制。

二、使用条件
环境温度:不高于+40℃;不低于-40℃;;
地震烈度:7度及以下;
海拔高度:不超过2000m;
******风速:35m/s;
电源频率:50±2Hz;60±2Hz;
免清扫条件:中等污秽及以下地区;
HY5WX-108/281 HY5WX-108/309线路型避雷器
对无间隙产品:长期施加的工频电压不得超过保护器持续运行电压;
对有间隙产品:安装点短时工频电压升高不得超过保护额定电压;
长期使用于以下异常条件,保护器需特别制作,订货时需说明:
 温度或海拔超标(高原、热带、寒带、全封闭柜用、靠近电炉等);
 使用环境严重潮气或腐蚀性气体杂质(水上、盐场、化工场等);
 强紫外线辐射(高原、强日照干旱地区等);
 特重污秽地区(矿山工作面、建筑工地工作面等)。





HY5WX-108/281 HY5WX-108/309线路型避雷器规格参数:

避雷器型号

使用场所

电压等级(KV)

避雷器额定电压(KV)

有效值

(KV)

无间隙避雷器

残压峰值(KV)(不大于)

避雷器持续运行电压(kv)有效值

直流1mA参考电压(KV)有效值

0.75倍直流1mA电压下******泄漏

******电导电流(μA)

30/60操作冲击电流下8/20

1/4陡坡冲击电流

HY5WX-108/281

线路型

110

108

84

157

50

281

239

315

HY5WX-108/309

108

84

157

50

281

239

323
