一、产品概述
6~220KV交流输变电线路用悬挂式有机复合外套氧化锌避雷器并联连接于绝缘子(串)两端,是为了限制线路雷电过电压,提高线路耐雷水平,降低系统因雷击故障引起的跳闸率专门设计的一种悬挂安装于输变电杆塔上的新型避雷器。
二、结构特点
1、设计合理,结构新颖,技术性能可靠,外形小巧、重量轻,安装灵活,抗拉强度高,耐碰撞,运输无破损。
2、引用硅橡胶外套氧化物避雷器的优点,整体一次成型,具有良好的密封、耐污、防爆、防潮性能,介电强度高、散热性能好、具有较大的过电能量吸收能力。
三、使用条件
1、海拔高度不大于2000米
2、环境温度:-40℃~+40℃
3、******风速不超过去时35m/s
4、电源频率:48Hz~62Hz
5、避雷器允许摆动,根据塔形,考虑悬挂方式
四、最适宜条件
1、耐雷水平较低,雷击跳闸率偏高的输电线路
2、干旱、少雨的丘陵、山区等地区,不宜维护的地区
3、接地电阻较高的标塔及地区
4、较大跨距的过江杆塔
5、操作过电压较高,需要对在进入变电站前经行限制场合

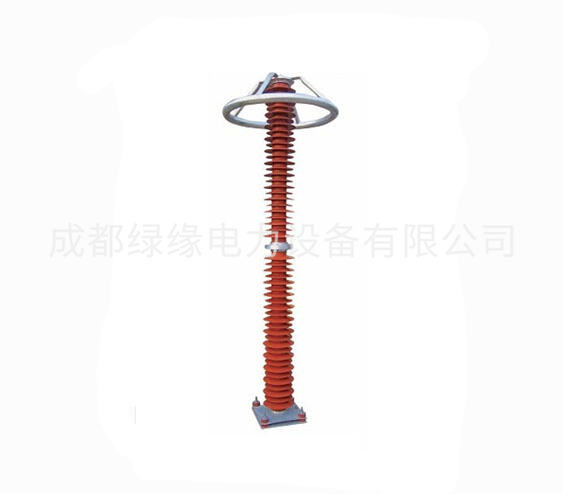

HY10WX系列2200KV线路型避雷器技术参数:
型号 | 系统额定电压 | 避雷器额定耐压 kV (r.m.s) | 持续运行电压 | 直流参考电压 ≮kv | 陡坡冲击电流下残压 | 雷电冲击电流下残压 ≯kv | 操作冲击电流下残压 | 方波通流容量2ms A | 大电流冲耐受 kA |
HY10WX-204/530 | 220 | 204 | 163.2 | 297 | 594 | 530 | 450 | 800 | 100 |
HY10WX-216/562 | 216 | 172.8 | 314 | 628 | 562 | 478 | 800 | 100 | |
HY10WX-228/600 | 228 | 182.4 | 331 | 627 | 600 | 510 | 800 | 100 | |
HY10WX-240/640 | 240 | 192 | 349 | 716 | 640 | 544 | 800 | 100 | |
HY10WX-252/656 | 252 | 201.6 | 366 | 734 | 656 | 558 | 800 | 100 |
