一、产品概述
随着高压真空断路器的日益广泛使用,其强开断能力引发各类操作过电压,对电压设备的保护提出了新的课题。由于我国中压电网(3~66KV)的一些特殊性,常规中压避雷器对这类过电压不敏感,起不到保护作用,组合式过电压保护器(又称组合式避雷器)正是为了解决这一难题的新产品。
该产品采用四星型接法(俗称三叉戟式接法),设置公共中性点,不但可以大大降低相间过电压,而且相对地保护水平也有质的提高,真正起到了对高压真空断路器操作过电压的有效限制。
二、 使用条件
环境温度:不高于+40℃;不低于-40℃;;
地震烈度:7度及以下;
海拔高度:不超过2000m;
******风速:35m/s;
电源频率:50±2Hz;60±2Hz;
免清扫条件:中等污秽及以下地区;
对无间隙产品:长期施加的工频电压不得超过保护器持续运行电压;
对有间隙产品:安装点短时工频电压升高不得超过保护额定电压;
长期使用于以下异常条件,保护器需特别制作,订货时需说明:
温度或海拔超标(高原、热带、寒带、全封闭柜用、靠近电炉等);
使用环境严重潮气或腐蚀性气体杂质(水上、盐场、化工场等);
强紫外线辐射(高原、强日照干旱地区等);
特重污秽地区(矿山工作面、建筑工地工作面等)。

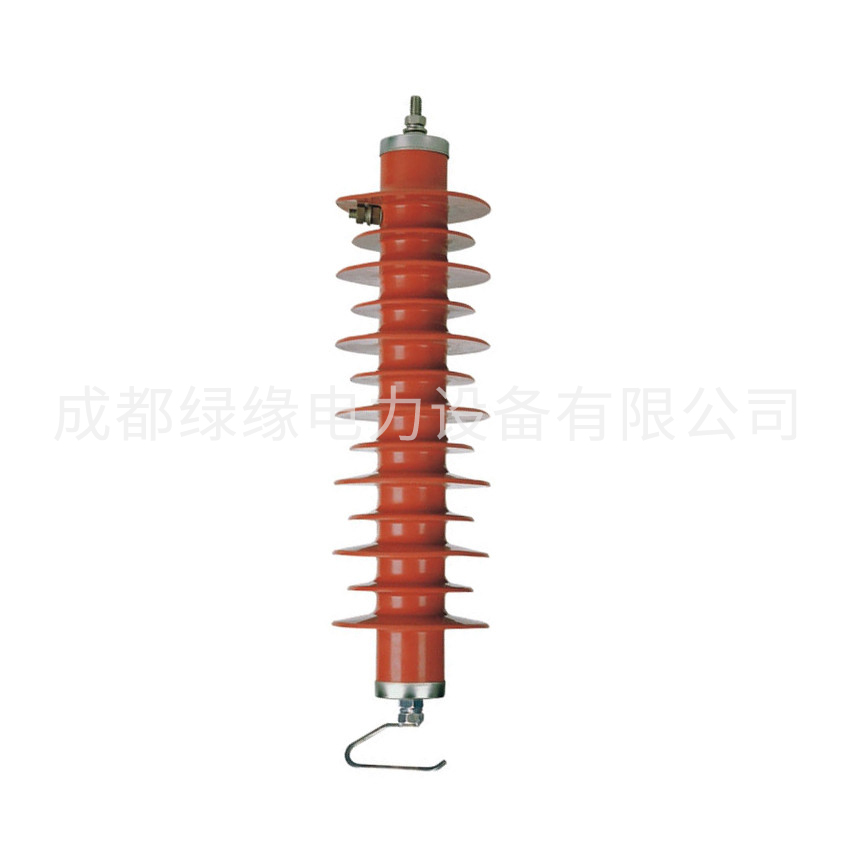

HY5CX-75/218线路型避雷器产品参数:
避雷器型号 | 使用场所 | 电压等级(KV) | 避雷器额定电压(KV) 有效值 (KV) | 有间隙避雷器 | 残压峰值(KV)(不大于) | ||||
工频放电电压(KV)有效值不小于 | 1.2/50冲击放电电压(KV) | 8/20雷电冲击电流下 | ******电导电流(μA) | 30/60操作冲击电流下8/20 | 1/4陡坡冲击电流 | ||||
HY5CX-42/120 | 线路型 | 35 | 42 | 80 | 120 | 20 | 120 | 100 | 138 |
HY5CX-42/150 | 42 | 80 | 150 | 20 | 150 | 128 | 169 | ||
HY5CX-75/218 | 66 | 75 | 117 | 218 | 20 | 218 | - | 246 | |
HY5CX-90/260 | 110 | 90 | 170 | 260 | 20 | 260 | - | 292 | |
HY10CX-90/260 | 90 | 170 | 290 | 20 | 260 | - | 292 | ||
HY10CX-90/280 | 90 | 170 | 280 | 20 | 280 | - | 314 | ||
HY10CX-102/296 | 102 | 170 | 296 | 20 | 296 | - | 332 |
