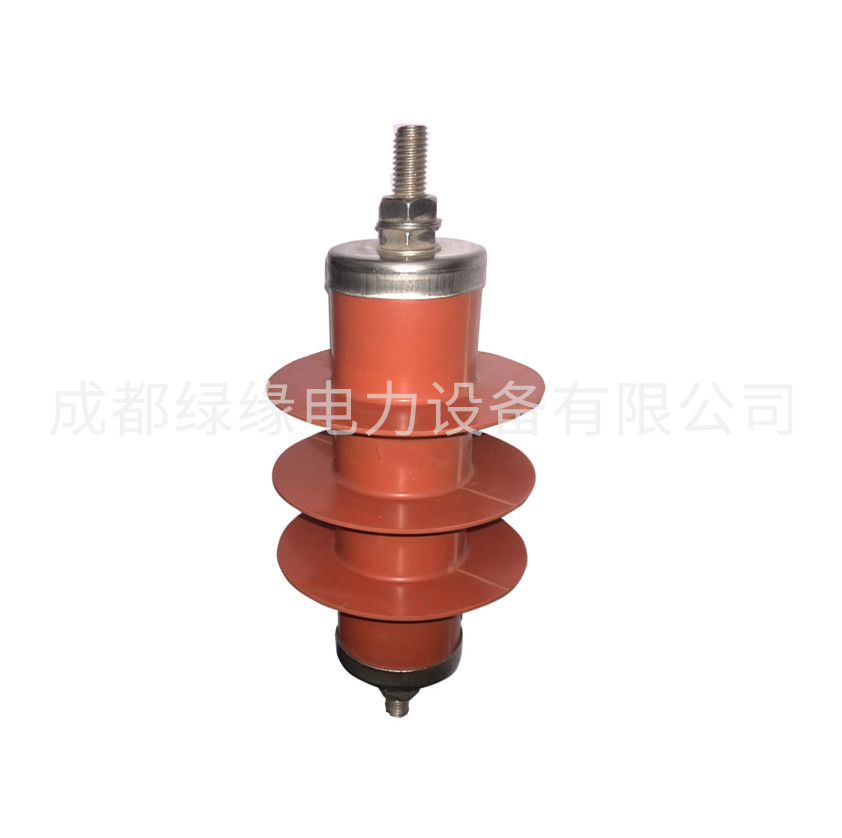

HY5WS-12.7/50 HY5WS-17/50配电型避雷器
一、产品概述
HY5WS-12.7/50、HY5WS-17/50配电型避雷器用于保护相应电压等级的电力变压器、开关柜、箱式变电站、电力电缆出线头、柱上油开关等配电设备免受大气和操作过电压的损坏。
二、产品特点
HY5WS-12.7/50、HY5WS-17/50配电型避雷器有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果，它不仅具有瓷套式金属氧化物避雷器的优点，具有电气绝缘性能好，介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
三、使用环境
1.适用于户内、外。
2.环境温度-40℃~+40℃。
3.海拔高度不超过3000m（瓷套式不超过1000m）。
4.电源频率不小于48Hz、不超过62 Hz。
5.长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压。
6.地震烈度8度及以下地区。
7.******风速不超过35m/s
HY5WS-12.7/50、HY5WS-17/50配电型避雷器产品参数：
| 避雷器型号 | 系统额 定电压 | 避雷器 额定电压 | 持续 运电压 | 直流参 考电压 （U1mA） | 陡波冲击 电流下残压 | 雷电冲击 电流下残压 | 操作冲击 电流下残压 | 方波通流 容量（2ms） | 大电流 冲击耐受 | |
| kV(r.m.s) | ≮kV | ≯kV | A | kA | ||||||
| HY5WS-5/15 | 3 3 | 5 | 4.0 | 7.5 | 17.3 | 15 | 12.8 | 75 | 40 | |
| HY5WS-3.8/15 | 3.8 | 2 | 7.5 | |||||||
| HY5WS-7.6/30 | 6 | 7.6 | - | - | 34.5 | 30 | 25.5 | 75 | 40 | |
| HY5WS-10/30 | 10 | 8.0 | 15.0 | |||||||
| HY5WS-12.7/50 |
10 | 12.7 | 6.6 | 25.0 | 57.5 | 50.0 | 38.5 | 75 | 40 | |
| HY5WS-17/50 | 17 | 13.6 | 25.0 | |||||||
| HY5WS-17/50J | 17 | 13.6 | 25.0 | 57.5 | 50.0 | 38.5 | 100 | 65 | ||
| HY5WS-17/46.5 | 17 | 13.6 | 25.0 | 57.5 | 46.5 | 38.5 | 100 | 65 | ||
| HY5WS-26/72 | 20 | 26 | 20.8 | 37 | 85 | 72 | 65 | 150 | 65 | |
| HY5WS-34/95 | 34 | 27.2 | 48 | 105 | 95 | 85 | 150 | 65 | ||
