一、产品概述

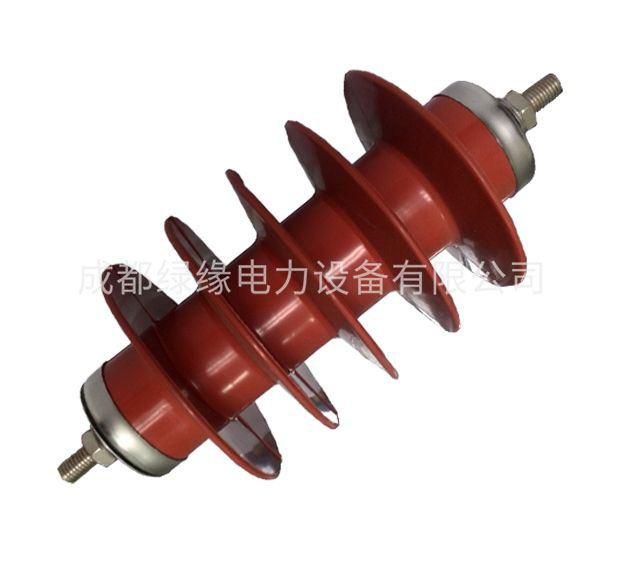

HY5WZ-3.8/13.5 HY5WZ-7.6/27电站型避雷器用于保护发电厂、变电站的交流电器设备免受大气过电压的损坏。
金属氧化避雷器是国际上90年代的高科技产品。其采用了非线性伏-安特性十分优异的氧气锌电阻片,故而避雷器的徒坡,雷电波,操作波下的保护特性均比传统的碳化硅避雷器有了极大的改善。
复合外套金属氧化锌避雷器是国际90年代的高科技产品。采用整体硅橡胶模压成型,密封性能好,防爆性能优异,耐污秽免清洗,并能减少雾天湿闪发生,耐电蚀抗老化,体积小重量轻,耐碰撞,便于安装和维护。是瓷套避雷器的更新换代产品。
二、技术标准
产品生产执行的标准为GB11032-2000(eqv IEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。
三、使用环境
1.环境温度为-40℃~+40℃;
2.海拔高度不超过2000m;
3.电源频率为48Hz~62Hz;
4.******风速不超过35m/s;
5.地震裂度7度及以下地区。长期施加的电压不超过其最高持续运行电压。
四、产品特点
1.体积小、重量轻,耐碰撞、运输无碰损失,安装灵活,特别适合在开关柜内使用;
2.特殊结构,整体模压成型,无气隙、密封性能好,防潮防爆;
3.爬电距离大,增水性好,耐污能力强,性能稳定,减少运行维护;
4.独特配方的氧化锌电阻片,高容量,低泄露;
5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
HY5WZ-3.8/13.5 HY5WZ-7.6/27电站型避雷器型号参数:
避雷器型号 | 使用场所 | 电压等级(KV) | 避雷器额定电压(KV) | 无间隙避雷器 | 残压峰值(KV)(不大于) | ||||
避雷器持续运行电压(KV)有效值 | 直流lmA参考电压(KV) | 0.75倍直流lmA电压下******泄漏 | ******电导电流(μA) | 30/60操作冲击电流下8/20 | 1/4陡坡冲击电流 | ||||
HY5WZ-3.8/13.5 | 电站型 | 3 | 3.8 | 2.0 | 7.2 | 50 | 13.5 | 11.5 | 15.5 |
HY5WZ-5/13.5 | 5 | 4.0 | 7.2 | 50 | |||||
HY5WZ-7.6/27 | 6 | 7.6 | 4.0 | 14.4 | 50 | 27.0 | 23.0 | 31.0 | |
HY5WZ-10/27 | 10 | 8.0 | 14.4 | 50 | |||||
HY5WZ-12.7/45 | 10 | 12.7 | 6.6 | 24 | 50 | 45.0 | 38.3 | 51.8 | |
HY5WZ-17/45 | 17 | 13.6 | 24 | 50 | |||||
HY5WZ-51/134 | 35 | 51 | 40.8 | 73 | 50 | 134 | 114 | 154 | |
HY5WZ-42/134 | 42 | 23.4 | 73 | 50 | |||||
HY5WZ-84/221 | 66 | 84 | 67.2 | 121 | 50 | 221 | 188 | 254 | |
HY5WZ-90/235 | 90 | 72.5 | 130 | 50 | 235 | 201 | 270 | ||
HY5WZ-84/221 | 84 | 67.2 | 121 | 50 | 221 | 188 | 248 | ||
HY5WZ-90/235 | 90 | 72.5 | 130 | 50 | 235 | 201 | 264 | ||
HY5WZ-100/260 | 110 | 100 | 78 | 145 | 50 | 260 | 221 | 299 | |
HY5WZ-102/266 | 102 | 79.6 | 148 | 50 | 266 | 226 | 305 | ||
HY5WZ-108/281 | 108 | 84 | 157 | 50 | 281 | 239 | 323 | ||
HY10WZ-100/260 | 100 | 78 | 145 | 50 | 260 | 221 | 291 | ||
HY10WZ-102/266 | 102 | 79.6 | 148 | 50 | 266 | 226 | 297 | ||
HY10WZ-108/281 | 108 | 84 | 157 | 50 | 281 | 239 | 315 | ||
HY10WZ-192/500 | 220 | 192 | 150 | 280 | 50 | 500 | 426 | -- | |
HY10WZ-200/520 | 200 | 156 | 290 | 50 | 520 | 442 | 560 | ||
HY10WZ-204/523 | 204 | 159 | 296 | 50 | 532 | 452 | 582 | ||
HY10WZ-216/562 | 216 | 168.5 | 314 | 50 | 560 | 478 | 594 |
