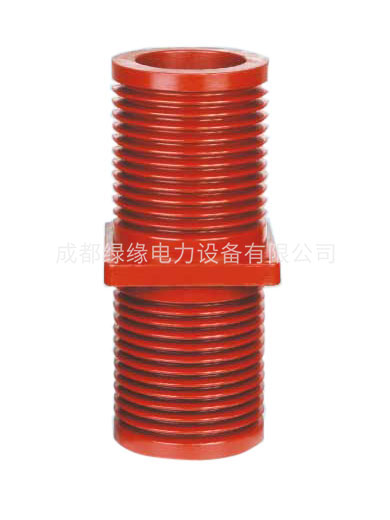

35KV/550 180×180套管
一、产品简介
35KV套管(带屏蔽)为环氧树脂凝胶成型结构,外形结构尺寸大小为φ200×550(180×180) mm 高550mm。
主要适用于额定电压为35KV及以下的 户内成套设备中,作绝缘隔离和联接过度之用。套管耐污及潮湿,无需特别维护,只需定期地清理表面污质。安装时母排从孔内穿过。周围环境温度在+40℃~5℃之间;当空气温度+20℃时,相对湿度布超过85% 无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。
结构尺寸图
L | B | 铜排根数 |
113 | 22 | 2 |
113 | 22 | 1 |
105 | 13 | 1 |
105 | 10.8 | 1 |
