CLB-35KV/200A 3150A户内铝排高压穿墙套管

  一、产品概述
CLB-35KV/200A 3150A户内铝排高压穿墙套管(以下简称套管)适用于额定电压(10~35)kV, 频率(15~60)Hz的三相交流系统电站和变电所配电装置上 ,供导电部分穿过隔板、墙壁或其它接地物,起绝缘支持和外部导线(母线)间固定连接之用。


二、产品特点
套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。

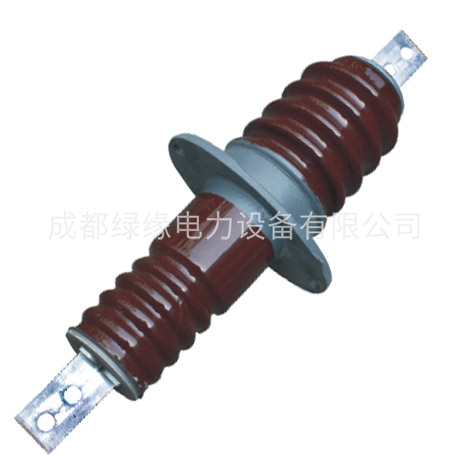

CLB-35KV/200A-3150A户内铝排高压穿墙套管

三、用途及分类
 穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
    穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、导体穿墙瓷套管和铝导体穿墙瓷套管。    当导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。    户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。    穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

四、使用环境条件
环境温度不高于+40℃,不低于-40℃
 海拔不超过l000m 相对湿度月平均值不大于90% 周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽 无经常性的剧烈振动

五、安装使用说明
1.
穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40℃~+40℃,海拔不超过1000m之电站及变电所配电装置。
    2.户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。    3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施。    4.安装母线穿墙瓷套管的墙孔应按其法兰加强筋******尺寸开孔。

CLB-35KV/200A 3150A户内铝排高压穿墙套管型号表:

CLB-B-35KV/200A

CLB-35KV/400A

CLB-35KV/600A

CLB-35KV/1000A

CLB-35KV/1500A

CLB-35KV/2000A

CLB-35KV/3000A

CLB-35KV/3150A

CLB-35KV/200A 3150A户内铝排穿墙套管参数表:

型号

额定电压KV

额定电流

5秒钟短时电流kA不小于

户外端公称爬电距离mm

工频电压kv不小于

BIL KV peak 不小于

弯曲破坏负荷kN不小于

重量kg

干耐受

湿耐受

击穿

可见电晕

CLB-35/200

35

400

-

595

110

80

176

25.8

1955

7.5

-

CLB-35/400

35

400

7.2

595

110

80

176

25.8

195

7.5

33

CLB-35/600

35

600

12

595

110

80

176

25.8

195

7.5

35.5

CLB-35/1000

35

1000

20

595

110

80

176

25.8

195

7.5

37.5

CLB-35/1500

35

1500

30

595

110

80

176

25.8

195

7.5

39.5

CLB-35/2000

35

2000

40

810

110

80

176

25.8

195

7.5

73

CLB-35/3000

35

2000

40

810

110

80

176

25.8

195

7.5

74

CLB-35/3150

35

3500

40

810

110

80

176

25.8

195

7.5

75
