一、产品概述
JDZ10-6 JDZ10-3 JDZ10-10电压互感器为单相、户内、干式全封闭产品,使用时三台一组,JDZ10-6 JDZ10-3 JDZ10-10为Yo/ Yo/[连接,JDZ10-6 JDZ10-3 JDZ10-10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz,额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。
二、产品结构
JDZ10-6/JDZ10-3/JDZ10-10电压互感器为全封闭结构,绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间。所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能耐冲击和机械压力,并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注.在夹件上的接地标志旁有接地螺栓供接地用,下部支 架供安装用。整体结构紧凑,使用方便。JDZ10-6/JDZ10-3/JDZ10-10互感器的连接组标号为,1/1/1/12-12, JDZ10-6/JDZ10-3/JDZ10-10互感器的连接组标号为1/1/1/1/12/12-12,三台单相三绕组电压互感器连组为(剩余电压绕组接成开口三角形)。
三、使用条件
1.海拔高度不超过3000米;
2.周围环境温度不高于+40C,不低于- 5度
3.周围空气的相对湿度不大于85%( 20度 ;
4.满足II 污秽等级;
5.安装场所无腐蚀性的气体
6.额定绝缘水平:JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV
四、技术表
1.产品标准:GB12O7-2006《电磁式电压互感器》
2.产品表面爬电距离:满足II级污秽等级;
3.负荷的功率因数: COS∮=08(滞后)

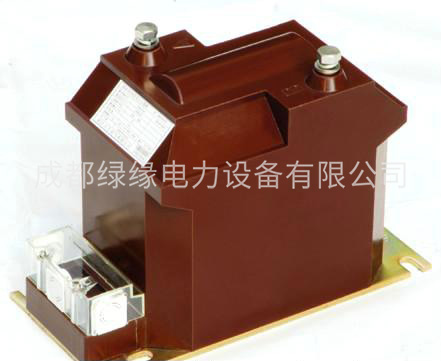

JDZ10-6 JDZ10-3 JDZ10-10电压互感器(等同于RZL-10电压互感器)技术参数表:
型号 | 额定电压比 (kV) | 准确级组合 | 额定输出(VA) | 极限输出 (VA) | 额定绝缘水平(kV) |
JDZ10-3Q | 3/0.1 | 0.2 | 15 | 300 | 3.6/25/40 |
JDZ10-6Q | 6/0.1 | 7.2/32/60 | |||
JDZ10-10Q | 10/0.1 | 12/42/75 | |||
JDZ10-6 3 10(Q)电压互感器技术参数表
额定电压比(V) | 额定二次输出 | 极限输出(VA) | 额定绝缘水平(KV) | 备注 | 接线图 | |||
0.2 | 0.5 | 1 | 3 | |||||
3000/100 | 15 | 30 | 60 | 150 | 200 | 3.6/25/40 | 等同RZL | 图1-图2 |
6000/100 | 7.2/32/60 | |||||||
10000/100 | 12/42/75 |
JDZ10-10型电压互感器技术参数表
产品型号 | 额定电压比(V) | 额定二次输出 | 极限输出(VA) | 额定绝缘水平(KV) |
| ||||
0.2 | 0.5 | 1 | 3 | 3P 6P | |||||
JDZ10-10(RZL-10) | 6000/100 | 15 | 30 | 60 | 150 | 50 | 200 | 7.2/32/60 | |
10000/100 | 15 | 30 | 60 | 50 | 50 | 200 | 12/42/75 |
