JDZC-6 JDZC-10(DC)型电压互感器

一、产品概述
JDZC-6 JDZC-10(DC)型电压互感器为单相双线圈、环氧树脂浇注绝缘、户内型产品。适用于交流50Hz或60Hz,10kV及以下线路中,为控制电路,操作机构提供电源。

二、产品特点
JDZC-6 JDZC-10(DC)型电压互感器为半浇注式,体积小、气候适应性强、耐污秽及潮湿。铁芯采用优质硅钢片叠装成方形,露在空气中。一次线圈、二次线圈同时绕在一起,用环氧树脂浇注成型。环氧树脂浇注体下面涂有半导体漆,并与金属板、铁芯相连,以改善电场的不均匀性和电力线的畸变。
工频试验电压符合GB1207-97及GB311.1-97的要求;

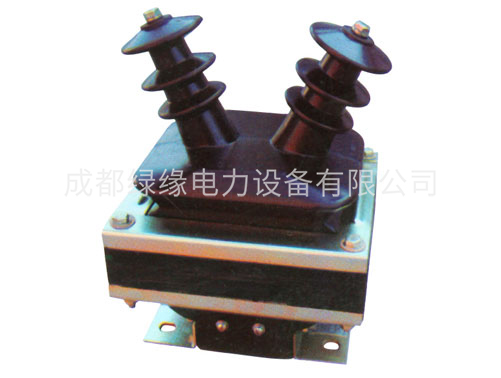

JDZC-6 JDZC-10(DC)型电压互感器
三、使用环境
1.海拔高度不超过1000米;
2.周围气温******变化不超过:-5℃~+40℃;
3.相对湿度不大于85%;
4.不适宜安装在下列环境中:
5.有腐蚀性的气体、蒸气或沉降物的地方;有导电尘埃(炭末、金属末等)的地方;
6.有可能发生火灾或爆炸危险的地方;有强烈的震动或撞击的地方

JDZC-6  JDZC-10(DC)型电压互感器技术参数:

产品型号

额定电压比

准确级及额定输出(VA)COSφ=0.8

极限输出

额定绝缘水平

0.2/3

0.5/3

0.5/0.5

0.5/3p

0.5/6p

JDZC-6 10

6000/100//200

15

30

60

50

50

200

7.2/32/60

10000/100/220

15

30

60

50

50

200

12/42/75
