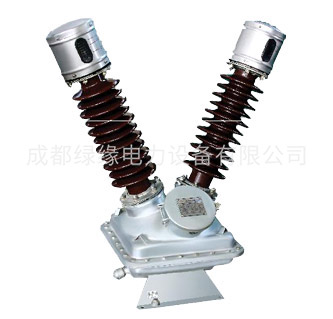

JD6-35(33)(TA TH)(W1 W2 W3)型油浸式户外单相电压互感器

一、产品用途
15-40.5KV户外电压互感器,本产品是供35KV,50或60Hz电力系统做电压、电能测量用的户外单相油浸式电压互感器

二、遵循的主要标准
国家 电工委员会标准:IEC60044-2《电磁式电压互感器》
国家标准:GB1207《电压互感器
GB311.1《高压输变电设备的绝缘配合》

三、使用环境条件
环境温度:-40~+40℃
海拔高度:不超过1000m
环境污秽等级:Ⅱ、Ⅲ、Ⅳ级污秽地区
JD6-35(33)(TA TH)(W1 W2 W3)型油浸式户外单相电压互感器
四、系统情况
系统额定电压:35KV
系统最高电压:40.5KV
系统额定频率:50Hz或60Hz
系统中性点接地方式:非有效接地

JD6-35(33)(TA TH)(W1 W2 W3)型油浸式户外单相电压互感器技术参数:

额定电压比(V)

准确级及准确级组合额定二次输出(VA)

极限输出(VA)

额定绝缘水平(KV)

瓷套爬电距离(mm)

频率(Hz)

海拔(m)

一次熔断器(A)

3500/100

3300/100

0.2-80

0.5-150

1-250

3-500

1000

40.5/95/185

W1/810

W2/1020

W3/1260

50(60)

φ1000



φ3500

0.2
