一、产品用途
NEJ(JNE)系列楔型绝缘耐张线夹适用于额定电压10kV及以下架空绝缘导线的终端或耐张段两端或耐张段两端将架空绝缘导线固定和拉紧在耐张绝缘子上。
二、结构特点
NEJ(JNE)系列楔型绝缘耐张线夹的楔型结构,对导线的握力与拉力成正比,具有自紧特点,运行免维护。
线夹的C形壳体采用高强度、抗氧化铝合金压铸成型,无磁滞、渦流,为节能型金具。
壳体C型开口设计,内楔和导线置入容易,安装方便快捷。
内楔为耐候型绝缘增强工程塑料制造,施加交流耐压45kV,保压1分钟不击穿和闪络。
三、 特别提示
选型时,应先确定适用导线的实际外径,因绝缘导线除分10kV、1kV电压等级外,还有薄绝缘、厚绝缘的区分以及是否带钢芯等。

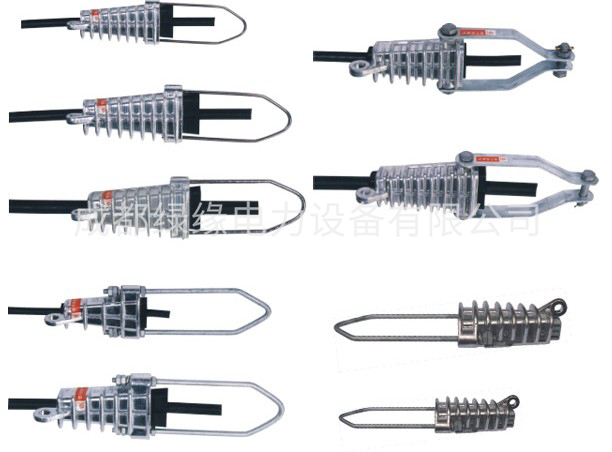

NEJ楔型绝缘耐张线夹(椭圆锥型挂板式)规格及技术参数:
拉板式 | 螺杆式 | 适用电缆线径范围 | 适用导线标称截面(mm) | 标称破坏载荷(kN) | |
JKLYJ-1 | JKLYJ-10 | ||||
NEJ-101 | NEJ2-101 | φ7~φ9.5 | 16~25 | - | ≥14.5 |
NEJ-102 | NEJ2-102 | φ9~φ11.5 | 35~50 | - | |
NEJ-103 | NEJ2-103 | φ11~φ13.5 | 70 | 16 | |
NEJ-104 | NEJ2-104 | φ13~φ15.5 | 95 | 25~35 | |
NEJ-205 | NEJ2-205 | φ15~φ17.5 | 120 | 50 | ≥22 |
NEJ-206 | NEJ2-206 | φ17~φ19.6 | 150 | 70 | |
NEJ-207 | NEJ2-207 | φ19~φ21.5 | - | 95~120 | |
NEJ-307 | NEJ2-307 | 185 | ≥28 | ||
NEJ-308 | NEJ2-308 | φ21~φ23.5 | - | 150 | |
NEJ-408 | NEJ2-408 | 240 | ≥36.5 | ||
NEJ-409 | NEJ2-409 | φ23~φ25.5 | - | 185 | |
NEJ-410 | NEJ2-410 | φ25~φ27.5 | - | 240 | |
NEJ-511 | / | φ28~30 | - | 300 | ≥45 |
NEJ-512 | / | φ31~33 | - | - |
