一、产品概述

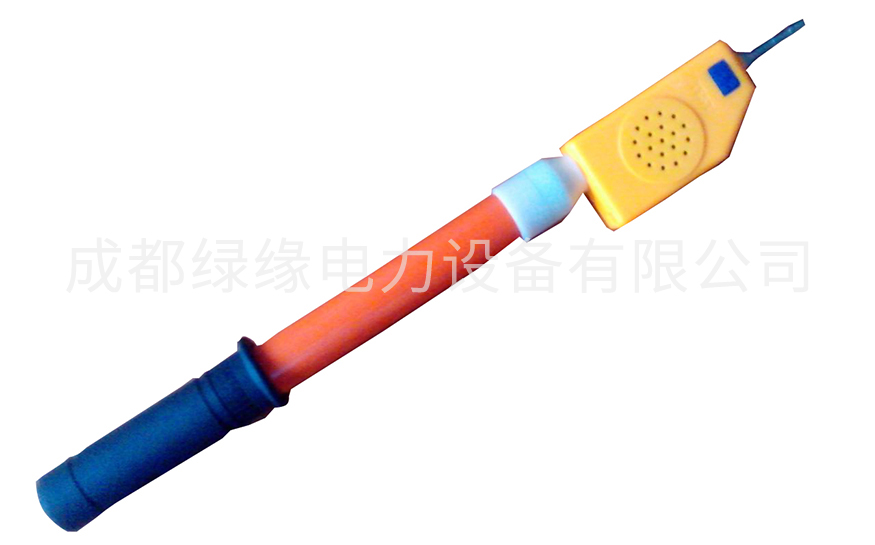

语言高压验电器属于高压验电工具。可以检测2KV以上的高压电源是否带电,不同电压等级的验电器配用相应电压等级的绝缘杆,最高可检测500KV的电源是否带电。
本验电器具有体积小?重量轻?使用简单?携带方便等特点。广泛用于变电站?发电厂?工矿企业以及科研部门?实验室?检测站?电工维修部门进行电压检测和野外电工作业等。
绝缘杆选用兵工企业生产的三球牌高压防潮绝缘杆,符合ISUTEEC/IC78标准,具有防潮?耐高温?抗冲击?抗弯?高绝缘等特点。绝缘杆的材质特性及耐压见表一?表二。
本产品经电力工业部武汉高压研究所检验符合国家标准。
二、110KV交流语言验电器原理及特点
110KV语言高压验电器,属于高压验电工具,由信号仪配用高压绝缘杆组成。信号仪内部采用掩膜集成电路。在验电时,电压信号进入信号仪内的集成电路,集成电路将电压信号处理成电信号后,启动语音电路和灯光指示。
110KV型语言高压验电器,属于接触式验电器,自动检测带电体是否带电。当被测电压大于验电器的触发电压时,信号仪将启动语音电路,发出语言:“有电危险,请勿靠近”。同时在信号仪底部有灯光显示。
10KV以下的验电器在不使用绝缘杆时,也可以将信号仪当作220V低压验电器使用。
三、信号仪的基本性能
1、使用温度:0℃~40℃
2、储存温度:-10℃~50℃
3、相对湿度:<85%
4、内 阻:2Ω
5、电 源:1.5V五号干电池
(两节)
6、静态电流:<1uA
7、工作电流:约30mA
8、输 出:语言及灯光
9、尺 寸:18mm×35mm×60mm
10、重 量:80g
四、110KV交流语言验电器使用方法
1、语言高压验电器在使用前,应先对信号仪进行自检,以确定信号仪是好的,才能正式使用。方法是:按一下信号仪的自检按钮,信号仪应发出语言:“有电危险,请勿靠近”。同时,信号仪底部也有灯光显示。说明信号仪是好的,可以使用。
2、将信号仪固定在伸缩绝缘杆上,拉出绝缘杆至较紧状态。
3、手握绝缘杆,不要超过扶手限位的标记。
4、验电时,将信号仪的探头由远而近慢慢接近被测导体。
如果信号仪发出语言和灯光,说明被测导体有电。如果信号仪的探头直至碰到被测导体,也没有发出语言和灯光,说明被测导体没电。
5、如果是6KV?10KV的验电器,不使用绝缘杆,还可以当作220V低压验电器使用。方法是用手接触信号仪底部固定螺丝,将顶部的探头接触220V的火线,信号仪就会发出语言和灯光。
五、语言高压验电器使用注意事项
1、信号仪如果启动了语音电路,一般会发出两遍语言。在使用中,信号仪一但启动了语音电路,即使将验电器移开带电体,语言也不会马上停止,要到语言说完才会停止,这是正常的。
2、验电器的触发电压会因为环境温度和湿度的影响而产生一些变化,但变化的范围不会超过表一中的触发电压的数据。在使用中请注意这一点。
3、在使用中,人体不要接触或靠近信号仪和带电体,并保持安全距离。
4、信号仪内部装有两节1.5V五号干电池。如果电池电压下降,语言的音量会变小,此时,用户可以自行更换电池。
5、一般情况下,验电器内部的电池可以使用2年。
六、维护和维修
1、验电器应置于通风、阴凉、干燥、清洁处保存,注意防潮、防腐蚀性的气体等。
110KV语言高压验电器验电器的技术数据:
额定电压 (KV) | 触发电压 (KV) | 绝缘杆 有效长度 (米) | 绝缘杆 收缩长度 (米) | 绝缘杆 伸出长度 (米) | 节数 |
6 | 1-2.4 | 0.4 | 0.26 | 0.8 | 4 |
10 | 1.5-4 | 0.7 | 0.26 | 0.8 | 4 |
35 | 5-14 | 0.9 | 0.3 | 1.35 | 5 |
110 | 16-44 | 1.3 | 1.1 | 3.0 | 3 |
220 | 33-88 | 2.1 | 1.1 | 4.0 | 4 |
330 | 50-130 | 3.1 | 1.1 | 4.0 | 4 |
500 | 75-200 | 4 | 1.1 | 5.0 | 5 |
