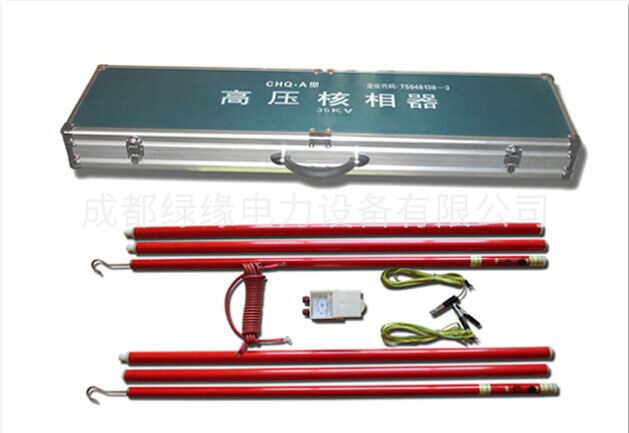

35KV高压核相器

一、产品简介
高压核相器是最新研制出的新型核相产品,用于35kV及以下系统,确定两个电网(发电机组)相位是否相同,以便确定并网。其绝缘管采用高性能绝缘材料,核相仪表采用塑料外壳配合活动支架,可方便地将核相仪表在绝缘管上灵活地改变观看角度,使用安装简便易行。

二、产品别名
中试高测核相器、核相仪、中试高测核相装置、伸缩核相器、高压核相器、中试高测高压核相仪、语音核相器、语音核相仪、伸缩核相仪、中试高测数字核相器、数字核相仪、定相器、中试高测高压定相器
35KV高压核相器
三、高压核相器产品特点
1、在核相时,不论相位是否相同,都有语言和灯光提示。
2、可用“220V或380V”低电压检验核相仪表是否正常。
3、核相仪表内部设有自动电源开关,使用时电源自动打开,不用时电源自动关闭,方便、省电。

35KV高压核相器性能参数

1、绝缘材料的性能指标:

表一、材质特性:

项 目

单 位

指 标

马丁氏耐热性(纵向)不低于

200

抗冲击(纵向)不低于

mpa/cm

147

抗弯度(纵向)不低于

mpa

343

表面电阻系数(水浸后)不低于

Ω

10×1011

体积电阻系数(常态)不低于

Ω/cm

10×1031

表二、冲击耐受电压试验:

绝缘部件额定电压

(单位:kV)

冲击承受电压

(单位:kV)

极间距离

10

100

0.4

35

150

0.6

表三、绝缘管的长度及衰减电阻的参数:

额定电压(KV)

衰减部件

有效长度

(M)

握手长度

(M)

全长

(M)

长度(M)

阻值(MΩ)

6-10

0.55-0.7

36-50

0.8

0.8

1.6

35

0.7-0.9

100-150

0.9

0.6

2.6

表四、辨别相位“仪器”信号的反应:

辨别信号

类 别

高科技类型

表计

语言

不同相位有

三反应信号

指示相应电压或数字显示相应电压

发出音响或发出语言;相位不对,请换相操作

同相位无三反应

无指示

无语音

无亮
