10KV绝缘隔板

一、产品概述
绝缘隔板又称绝缘挡板,一般应具有很高的绝缘性能,它可与35千伏及以下的带电部分直接接触,起临时遮栏作用。绝缘隔板也可置于拉开的刀闸动、静触头之间,以防止刀闸自行落下后误送电。装拆绝缘隔板时应与带电部分保持一定距离(符合安全规程的要求),或者使用绝缘工具进行装拆。

二、10KV绝缘隔板技术参数
厚度:5mm
颜色:黄色
材质:环氧树脂
表面工频耐压:60KV
工频耐压:30KV
用途:用于隔离带电部件、限制工作人员活动范围的绝缘平板。

三、10KV绝缘隔板概述
绝缘隔板又称绝缘挡板,一般应具有很高的绝缘性能,它可与35千伏及以下的带电部分直接接触,起临时遮栏作用。绝缘隔板也可置于拉开的刀闸动、静触头之间,以防止刀闸自行落下后误送电。装拆绝缘隔板时应与带电部分保持一定距离(符合安全规程的要求),或者使用绝缘工具进行装拆。

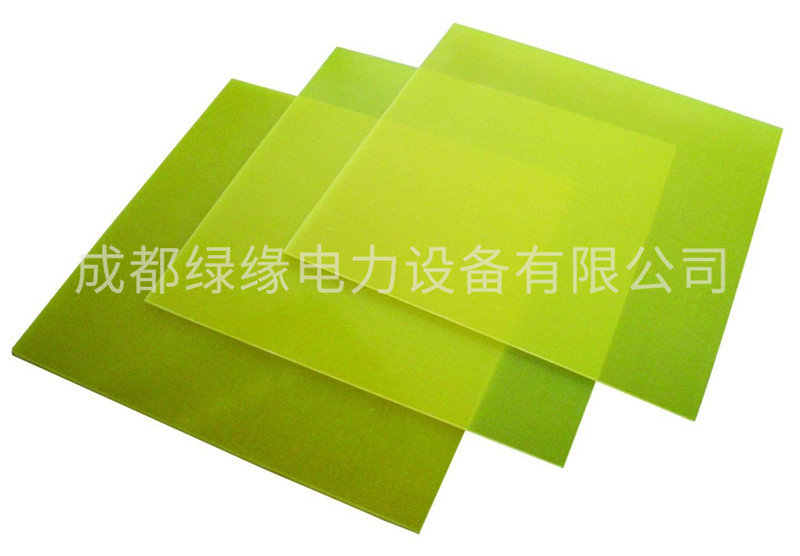

10KV绝缘隔板
四、试验要求

绝缘隔板需做两种实验
(1)表面工频耐压试验
额定电压:6-35KV
工频耐压:60KV
持续时间:1min
实验方法:用金属板作为电极,金属板的长为70mm,宽为30mm,两电极之间相距300mm。在两电极间施加工频电压60kV,持续时间1min,试验过程中不应出现闪络或击穿,试验后,试样各部分应无灼伤,无发热现象。
(2)工频耐压试验
额定电压:6-10KV 35KV
工频耐压:30KV 80KV
持续时间:1min 1min
试验方法:先将待试验的绝缘隔板上下铺上湿布或金属箔,除上下四周边缘各留出200mm左右的距离以免沿面放电之外,应覆盖试品的所有区域,并在其上下安好金属极板,然后按表7中的规定加压试验,试验中,试品不应出现闪络和击穿,试验后,试样各部位应无灼伤、无发热现象。

10KV绝缘隔板具体详情请咨询我们客服人员热线电话:028-87703039   028-68538156
