WDZ-YJY(F)WDZ-4×(低烟无卤阻燃电力电缆)

一、产品介绍

WDZ-YJY(F)WDZ-4×(低烟无卤阻燃电力电缆)具有温度等级高,电气、机械、化学性能稳定等诸多优点,其低烟无卤、耐火阻燃材料的使用和结构打打提高了电线电缆的安全性和环保性。因而被广泛的应用于高层建筑、医院、大型图书馆、体育馆、车站、民用机场、旅客候车室、重点文物保护所、地铁、地下商场或人口密集的公共场所。

二、使用条件
1、额定电压(U0/U),按不同产品系列分别从300/300V到26/35KV。
2、电缆的最高长期允许工作温度分为:70℃、90℃、105℃。
3、短路时(5S)导体最高允许温度不超过:70℃为106℃;90℃为250℃。
4、电缆的敷设温度不低于0℃。
5、电缆弯曲半径,执行相应非阻燃电缆标准的规定。
6、阻燃特性按阻燃类别可分为A、C二类(B类不推荐)。
a.ZRC型阻燃电缆用于要求通过IEC332-3C类的一般阻燃场所。
b.ZRA型阻燃电缆用于要求通过IEC332-3A类较为苛刻的阻燃场所。
c.单根电缆应达到通过IEC332-1(2)不延燃的要求。即自熄性,多根或成束电缆在通过IEC332-3后仅在一定范围内燃烧,并能自熄

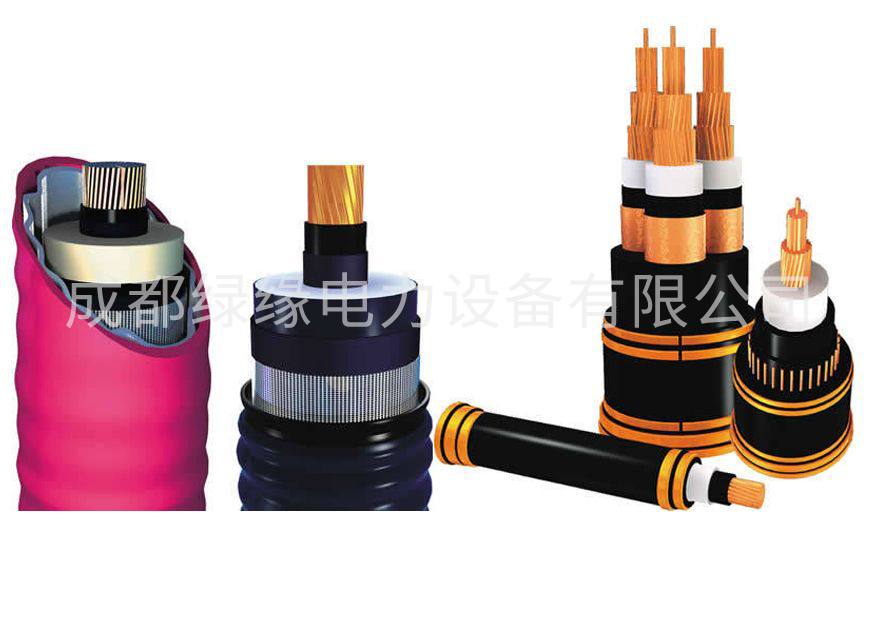

WDZ-YJY(F)WDZ-4×(低烟无卤阻燃电力电缆)

三、产品特点

交联聚乙烯绝缘电力电缆具有高机械强度、乃环境应力好、优良的电气性能和耐化学腐蚀等特点,重量轻,结构简单,使用方便。本产品适用于交流额定电压Uo/U为0.6/1kv及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅在仅局限在一定范围内,适用于电缆敷设密集程度较高的发电站、地铁、隧道、、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外,电缆在着火燃烧时仍能保持一定时间的正常运行适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃电缆的主要特点是电缆不仅具备阻燃性能,而且具有低发烟性和无害性(毒性和腐蚀性较小),适用与电缆阻燃、严密度、毒性指数等有特别要求的场所,如地铁、隧道、核电站等。


WDZ-YJY(F)WDZ-4×(低烟无卤阻燃电力电缆)参数:

标称截面

电缆外径

电缆计算重量

20℃导体直流电阻******值

试验电压

90℃绝缘电阻最小值

参考载流量工作(135℃)

推荐载流量工作温度(90℃)

mm²

mm

Kg/km

Ω/km

kv/5min

kv/5min

A

A

4×1.5

11.7

187.66

12.1

3.5

0.1

31

23

4×2.5

12.47

244.32

7.41

3.5

0.09

41

30

4×4

13.8

332.94

4.61

3.5

0.077

54

39

4×6

15.1

431.36

3.08

3.5

0.065

69

50

4×10

18.2

648.1

1.83

3.5

0.065

97

70

4×16

20.68

918.74

1.15

3.5

0.05

125

94

4×25

24.88

1387.24

0.727

3.5

0.05

170

120

4×35

27.84

1827.38

0.524

3.5

0.04

210

150

4×50

31.9

2470.54

0.387

3.5

0.035

255

185

4×70

31.4

3441.34

0.268

3.5

0.035

325

235

4×95

42.4

4632.18

0.193

3.5

0.035

400

290

4×120

47.2

5789.86

0.153

3.5

0.032

470

340

4×150

52.5

7137.02

0.124

3.5

0.032

535

390

4×185

58.5

8906.6

0.0991

3.5

0.032

620

450

4×240

66.8

11496.1

0.0754

3.5

0.032

740

540

4×300

72.6

14179.7

0.0601

3.5

0.03

960

710
