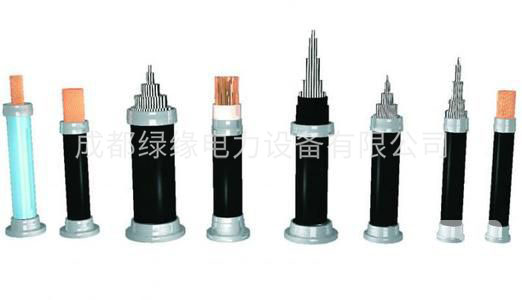

JKLGYJ/Q-10交联聚乙烯绝缘架空线
一、产品用途
10千伏架空绝缘线（JKLYJ架空线）1.用途： 适用于交流额定电压35KV及以下架空电力线路，在城镇、高层建筑和林区等安全性要求较高的场合使用。
二、使用特性
①额定电压为1、10KV.
②电缆的长期工作温度：
聚氯乙烯（PVC）、聚乙烯（PE）绝缘应不超过70℃；
交联聚乙烯（XLPE）绝缘应不超过90℃。
③短路时（最长持续时间不超过5秒）电缆导体的最高温度；
聚氯乙烯绝缘不超过160℃；
聚乙烯绝缘不超过150℃；
交联聚乙烯绝缘不超过250℃。
④电缆敷设温度不应不低于-20℃。
三、产品特点
该产品结构简单，使用安全，具有优良的机械、物理性能和电气性能。耐电痕、耐沿面放电、耐大气性能优良。同时架空电缆用于市郊长距离送电时，电缆电感值很低，线路压降小，不要增加升压措施，有很高的经济效益。
JKLGYJ/Q-10交联聚乙烯绝缘架空线参数：
导体标称截面（mm²） |
导体参考外径mm |
绝缘标称厚度mm |
电缆参考外径mm |
电缆参考重量kg/km |
电缆拉断力N |
25/4 |
6.6 |
1.2 |
9 |
239 |
9290 |
35/6 |
7.8 |
1.4 |
10.6 |
295 |
12630 |
50/8 |
9.1 |
1.4 |
11.9 |
367 |
16870 |
50/30 |
11.1 |
1.4 |
13.9 |
565 |
42620 |
70/10 |
10.9 |
1.4 |
13.7 |
473 |
23390 |
70/40 |
13.1 |
1.4 |
15.9 |
743 |
58300 |
95/15 |
12.9 |
1.6 |
16.1 |
610 |
35000 |
95/20 |
13.1 |
1.6 |
16.3 |
639 |
37200 |
95/55 |
15.3 |
1.6 |
18.5 |
966 |
78110 |
120/7 |
13.6 |
1.6 |
16.8 |
614 |
27570 |
120/20 |
14.4 |
1.6 |
17.6 |
723 |
4100 |
120/25 |
14.7 |
1.6 |
17.9 |
770 |
47880 |
120/70 |
19.2 |
1.6 |
20.4 |
1176 |
98370 |
150/8 |
15.1 |
1.8 |
18.7 |
731 |
32860 |
150/20 |
15.8 |
1.8 |
19.4 |
827 |
46630 |
150/25 |
16.1 |
1.8 |
19.7 |
874 |
54110 |
150/35 |
16.6 |
1.8 |
20.2 |
961 |
65020 |
185/10 |
16.7 |
2 |
20.7 |
862 |
40880 |
185/25 |
17.6 |
2 |
21.6 |
987 |
59420 |
185/30 |
17.8 |
2 |
21.8 |
1006 |
64320 |
185/45 |
18.4 |
2 |
22.4 |
1032 |
80190 |
210/10 |
17.9 |
2 |
21.9 |
1147 |
45140 |
210/25 |
18.8 |
2 |
22.8 |
963 |
65990 |
210/35 |
19.1 |
2 |
23.1 |
1102 |
74250 |
210/50 |
19.7 |
2 |
23.7 |
1163 |
90830 |
240/30 |
20 |
2.2 |
24.4 |
116 |
75620 |
240/40 |
20.3 |
2.2 |
24.7 |
1225 |
83370 |
240/55 |
21 |
2.2 |
25.5 |
1286 |
102100 |
300/15 |
21.4 |
2.4 |
26.2 |
1434 |
98060 |
300/20 |
21.6 |
2.4 |
26.4 |
1280 |
75680 |
300/25 |
21.9 |
2.4 |
26.7 |
1380 |
83410 |
300/40 |
22.3 |
2.4 |
27..1 |
1479 |
92220 |
300/50 |
22.7 |
2.4 |
27.5 |
1563 |
103400 |
300/70 |
23.5 |
2.4 |
28.3 |
1752 |
128000 |
