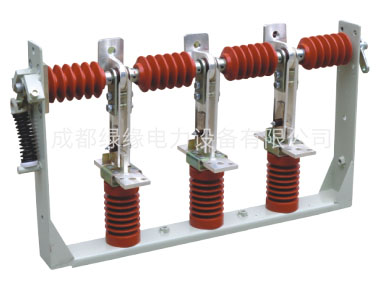

GND5-12 上隔离开关
GND5-12上隔离开关结构新颖,是公司自主开发的具有自主知识产权的新型隔离开关,静触头安装在柜顶的绝缘子上,直接把水平母排穿过安装盒联接在静触头上,动触头安装于断路器进线端,由驱动主轴直接带动动触头旋转,实现分合闸,具有安装空间极小,断口明显,配合固封式断路器,可实现带上隔离和下接地的侧装式高压柜,设计成高度为1.5m,通过?臂由BET型机构驱动。
GND5-12 上隔离开关主要技术参数 :
项目/型号规格/数据 | 额定电压(kV) | 额定电流(A) | 4s额定短时耐受电流(kA) | 额定峰值耐受电流(kA) | 额定绝缘水平(kV) | |
1min工频耐受电压(kV) | 雷电冲击耐受电压(kV) | |||||
GND5-12/630 | 12 | 630 | 20 | 50 | 极间、极对地42断口48 | 极间、极对地75断口85 |
GND5-12/1250 | 12 | 1250 | 31.5 | 80 |
