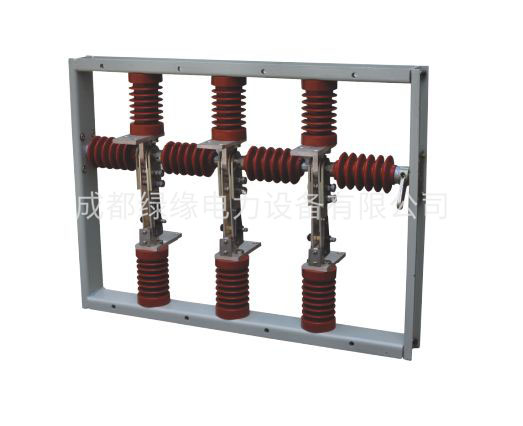

GN□-12高压隔离开关
GN□-12平框隔离开关结构新颖是公司自主开发的新型隔离开关，动静触头安装在两个水平的绝缘子上，由驱动主轴直接带动动触头旋转，实现分合闸和接地，具有安装空间小，母排联接方便，断口明显，适用各种安装高度空间比较紧凑的侧装式高压柜，可无机构通过?臂由BET型机构驱动，或自带操作机构直接操作，可在分闸位安装接地触头，实现保护性接地。
GN□-12高压隔离开关参数表：
|
项目/型号规格/数据 |
额定电压(kV) |
额定电流(A) |
4s额定短时耐受电流(kA) |
额定峰值耐受电流(kA) |
额定绝缘水平(kV) |
|
|
1min工频耐受电压(kV) |
雷电冲击耐受电压(kV) |
|||||
|
GN□-12/630 |
12 |
630 |
20 |
50 |
极间、极对地42断口48 |
极间、极对地75断口85 |
|
GN□-12D/630 |
12 |
630 |
20 |
50 |
||
|
GN□-12/1250 |
12 |
1250 |
31.5 |
80 |
||
|
GN□-12D/1250 |
12 |
1250 |
31.5 |
80 |
||
|
GN□-12/1600 |
12 |
1600 |
31.5 |
80 |
||
|
GN□-12D/1600 |
12 |
1600 |
31.5 |
80 |
||
