GN30-24 GN30-24D型高压户内隔离开关

  一、产品介绍
GN30-24 GN30-24D型旋转式户内高压隔离开关是一种旋转接触刀式的新型隔离开关,主要结构是在三相共底架的上,下两个平面上,固定两组绝缘子及触头,通过旋转转触刀。从而实现开关的合闸与分闸。GN30-12D型开关是在GN30-24型开关基础上增加带接地刀的形式,可满足不同电力系统的需求。本产品设计紧凑、占用空间小、绝缘能力强、易于安装调整,其性能符合GB1985-89《交流高压隔离开关和接地开关》的要求,适用额定电压24千伏交流50赫兹及以下户内电力系统中,作为在有电压无负载情况下,分合电路之用,可与高压开关柜配套使用,也可以单独使用。

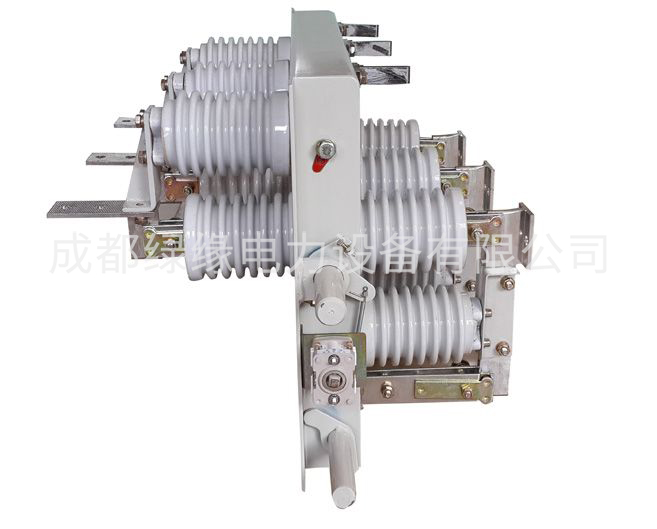

 GN30-24/GN30-24D型高压户内隔离开关
二、使用环境条件
海拔高度不超过1000m;
周围空气温度:上限+40℃ 下限-10℃
相对湿度:日平均值不大于95%,月平均值不大于90%
地震烈度不超过8度;
无严重粉尘、化学腐蚀性和爆炸性物质的场所。
无经常性剧烈振动的场所。

配套产品推荐:

真空断路器 避雷器HY5WS-17/50高原型 机械闭锁JSXGN-12
真空断路器VS1-24固定式 避雷器HY5WS-17/50 JSXGN-12


GN30-24 GN30-24D型高压户内隔离开关型号参数:

产品型号

GN30-24/630A

GN30-24/1000A

GN30-24/1250A

GN30-24D/630A

GN30-24D/1000A

GN30-24D/1250

额定电压(KV)

24

额定电流(A)

630

1000

1250

额定短时耐受电流(KA)

20



31.5

额定短路持续时间(S)

4

额定峰值耐受电流(KA)

50



80

额定绝缘水平

1min工作耐受电压(KV)

75

雷电冲击耐受电压(KV)

42
