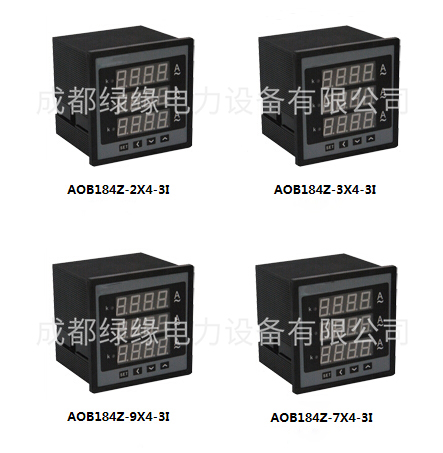

三相电流表SYAOB184Z
一、产品概述
三相电流表主要应用于控制系统、能源管理系统、变电站自动化、配电网自动化、楼宇自动化、工业自动化、小区电力监控、智能建筑、开关柜等。
二、产品特点
■真有效值测量、整四位显示
■三排LED同时显示A、B、C三相电压或电流
■可选带上下限报警控制功能
■可编程通过面板按键任意调节显示值1~9999
■可选带通讯功能、通讯地址、波特率
■软件调校、精度高、长期工作免调校
三、适用环境
工作温度：LCD显示：-10℃~+45℃;LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
一、技术指标
|
输 入 |
输入 |
电压：500V（特殊可订做） |
|
显 示 |
LED |
整四位，显示数据更新时间：1S |
|
电流：5A、1A（特殊可订做） |
|
显示 |
0~9999 |
|||
|
过载 |
持续1.2倍 |
|
精度等级 |
0.5% |
||
|
瞬时：电压2倍/秒、电流10倍/秒 |
|
隔离耐压 |
2KV/50Hz/1min |
|||
|
扩展 |
配互感器或分流器扩展量程 |
|
绝缘电阻 |
≥100MΩ |
||
|
频率 |
50Hz±10% |
|
平均正常工作时间 |
≥9000h |
||
|
电 源 |
电压 |
AC 220V±10%（特殊可订做） |
|
工作条件 |
环境温度：-25℃~55℃ |
|
|
功耗 |
≤3W |
|
湿度≤93% 无腐蚀气体场所 |
|||
二、尺寸大小
|
外形代号 |
外形尺寸 |
开孔尺寸 |
|||
|
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
|
|
42方形 |
120 |
120 |
80 |
111 |
111 |
|
6方形 |
80 |
80 |
76 |
76 |
76 |
|
96方形 |
96 |
96 |
78 |
81 |
81 |
|
72方形 |
72 |
72 |
74 |
67 |
67 |
|
微方形 |
48 |
48 |
112 |
45 |
45 |
三、三相电流表型号
|
三相电流表SYAOB184Z-2X4-3I |
|
三相电流表SYAOB184Z-3X4-3I |
|
三相电流表SYAOB184Z-7X4-3I |
|
三相电流表SYAOB184Z-9X4-3I |
|
三相电流表SYAOB194Z-2K4-3I |
|
三相电流表SYAOB194Z-7K4-3I |
|
三相电流表SYAOB194Z-9K4-3I |
|
三相电流表SYAOB194Z-2B4-3I |
|
三相电流表SYAOB194Z-7B4-3I |
|
三相电流表SYAOB194Z-9B4-3I |
|
三相电流表SYAOB194Z-2T4-3I |
|
三相电流表SYAOB194Z-7T4-3I |
|
三相电流表SYAOB194Z-9T4-3I |
|
三相电流表SYAOB194Z-2X4-3I |
|
三相电流表SYAOB194Z-3X4-3I |
|
三相电流表SYAOB194Z-7X4-3I |
|
三相电流表SYAOB194Z-8X4-3I |
|
三相电流表SYAOB194Z-9X4-3I |
|
三相电压表SYAOB184Z-2X4-3I |
|
三相电压表SYAOB184Z-3X4-3I |
|
三相电压表SYAOB184Z-7X4-3I |
|
三相电压表SYAOB184Z-9X4-3I |
|
三相电压表SYAOB194Z-2K4-3I |
|
三相电压表SYAOB194Z-7K4-3I |
|
三相电压表SYAOB194Z-9K4-3I |
|
三相电压表SYAOB194Z-2B4-3I |
|
三相电压表SYAOB194Z-7B4-3I |
|
三相电压表SYAOB194Z-9B4-3I |
|
三相电压表SYAOB194Z-2T4-3I |
|
三相电压表SYAOB194Z-7T4-3I |
|
三相电压表SYAOB194Z-9T4-3I |
|
三相电压表SYAOB194Z-2X4-3I |
|
三相电压表SYAOB194Z-3X4-3I |
|
三相电压表SYAOB194Z-7X4-3I |
|
三相电压表SYAOB194Z-8X4-3I |
|
三相电压表SYAOB194Z-9X4-3I |
