一、产品介绍:

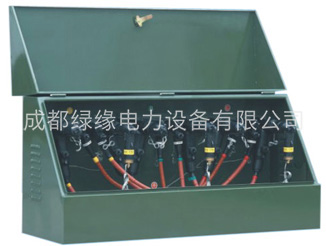

DUW-12电缆分支箱(美式)是一种广泛用于北美地区电力配网系统中输配电工程。它以单向开门、横向多通母排为主要特点。具有体积小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可分为630A主回路和200A分支回路两种。630A主回路采用旋入式螺栓固定连接,200A支回路采用插拔式连接,且可以带负荷插拔。母排型(美式)电缆分支箱采用电缆接头符合IFFF386标准。
广泛用于城市电网改造、住宅小区、商业中心等城市人口密集区。
;
二、产品特点:
1、全绝缘、全密封、免维护、可靠的人生安全保障。
2、耐腐蚀、抗洪水、地上地下均可安装,适用于各种恶劣环境。
3、简化城市电缆网络系统,节约投资。
4、占地少、高密度、外型美观、能与周围环境协调一致。
5、接线方案灵活多样,安装操作极为方便。
6、200A电缆接头可带负荷插拔,同时具有隔离开关的功能。
可安装短路故障指示器,迅速确定鼓掌位置。
DFW-12/630A电缆支箱(美式电缆分支箱)参数表:
项目 | 200A分支网 | 630A分支网 |
额定电压 | 12kv | 12/24kv |
额定电流 | 630A | 630A |
1分钟工频耐压(50Hz) | 45Hz | 45Hz |
15分钟直流耐压 | 52kA | 52kA |
短时耐受电流 | 16kA;2s | 20kA;2s |
峰值耐受电压 | 45kA | 50kA |
冲击电压 | 105KV | 105KV |
局部放电(15kA) | ≤10PC | ≤10PC |
