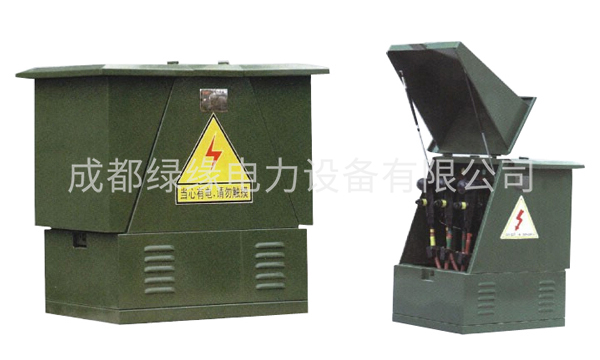

DFW-12/630A高压欧式电缆分支箱

  一、DFW-12/630A高压欧式电缆分支箱介绍:
     DFW-12/630A高压欧式电缆分支箱是最近几年来广泛用于电力配网系统中的电缆化工程设备。它的主要特点是双向开门,利用绝缘穿墙套管作为连接母排,具有长度小,电缆排列清楚,三芯电缆不需大跨度交叉等显著优点。一般采用额定电流630A螺栓固定连接式电缆接头,对各种不同的用户要求均能提供令人满意的技术方案。
 用途:
     广泛适用于:城市工业园、城市住宅小区、城市商业中心、矿区和钢铁厂、汽车、石油、化工、水泥等大型保龄球业及其其他场合的10KV电缆配网系统中环网联接配电网,是城网改造的理想设备。


 二、DFW-12/630A高压欧式电缆分支箱特点:
     性能参数全绝缘、全密封、全防护、全工况;进出线灵活,实际应用最多有8分支进出线;抗洪水、抗污秽、抗凝露、抗凝霜、耐腐蚀;体积小、机构 紧凑、安装简单、操作方便;可带避化器;可安装带电指示器,指示操作人员线路带电;可安装电缆型故障指示器,便于迅速查找电缆故障;有多种箱体材质可选择:优质钢板,不锈钢等。
 使用条件:
    1. 海拔高度≤1000m1000m; (如有特殊要求可在订货时注明)
    2. 环境温度:一25℃ ~ +40℃;
    3. 日相对湿度平均值不超过95%;月相对湿度平均值不超过90%;
    4. 抗震能力:8度;
    5. 无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所,DFW-12普通型10KV电缆分支箱,DFW-12普通型10KV电缆分支箱






DFW-12/630A高压欧式电缆分支箱 表一:





项目




参数




项目




参数




额定电压




12kv




连接点电阻




<40μΩ




额定电流




630A




局部放电




<10/kv




额定频率




50Hz




潮湿实验




1kv/100h通过




额定热稳定电流




20kA/S




适用电缆类型




XLPE




额定动稳定电流(峰值)




50KA




适用电缆截面




25-400mm²




工频耐压




45kV/min




适用环境温度




-40℃——-55℃




雷电冲击耐压




105kv




适用海拔高度




<3000m





DFW-12/630A高压欧式电缆分支箱 表二:





序号




型号




规格




L




B




H




1




DFW-12-2




二分支(一进一出)




800




710




1020




2




DFW-12-3




三分支(一进二出)




800




710




1020




3




DFW-12-3A




四分支(一进三出)(一进二出)




920




710




1020




4




DFW-12-4




四分支(一进三出)(二进二出)




920




710




1020




5




DFW-12-4A




五分支(一进思出)(二进三出)




1040




710




1020




6




DFW-12-5




五分支(一进思出)(二进三出)




1040




710




1020




7




DFW-12-5A




六分支(一进五出)(二进四出)




1150




710




1020




8




DFW-12-6




六分支(一进五出)(二进四出)




1150




710




1020




9




DFW-12-6A




七分支(一进六出)(二进五出)




1390




710




1020




10




DFW-12-7




七分支(一进六出)(二进五出)




1390




710




1020




11




DFW-12-7




八分支(一进七出)(二进六出)




1500




710




1020





注:

   1、“A”表示在分支箱内加装避雷器

   2、外形尺寸可根据用户需求

   3、箱体有由不锈钢板或优质钢板制造
