直接接地箱(挂壁式\埋地式)

  一、产品概述

直接接地箱(挂壁式|\地埋式)用于三相110kv交联聚录乙烯绝缘电缆金属保护层,直接接地使用,使电缆正常工作时金属护层有效可靠接地。

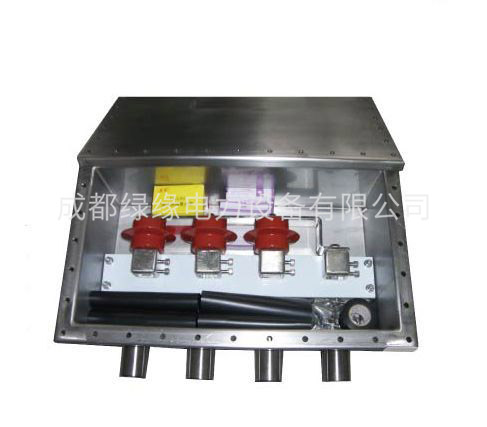

 直接接地箱(挂壁式\埋地式)
二、产品特点
本产品箱体采用高强度不锈钢板制成,机械强度高,密封性能好,且具有良好的阻燃性;其内部接线板采用紫铜排经镀锡处理,导电性能良好;适用于35KV~220KV的线路上使用,具有优良的电压——电流特性曲线,保护性能良好。

一、直接接地箱性能指标:

试验项目

技术要求

直流耐压试验

25KV1min不闪烁,不击穿

冲击电压试验

峰值40KV正负极性各1次不闪烁不击穿

连接排与外壳间绝缘电阻试验

不小于20MΩ

连接排接触电阻试验

不大于20μΩ

气密性试验

0.2MPa不渗漏



二、直接接地箱规格型号:

名称

型号

外形尺寸

长×宽×高 mm

安装孔位置尺寸

×宽 mm

适用截面

mm²;

备注

接地箱

ZJD

500×340×150

360×300-φ15

50-240

挂壁式

接地箱

DJD

300×340×150

360×300-φ15

50-240

埋地式
