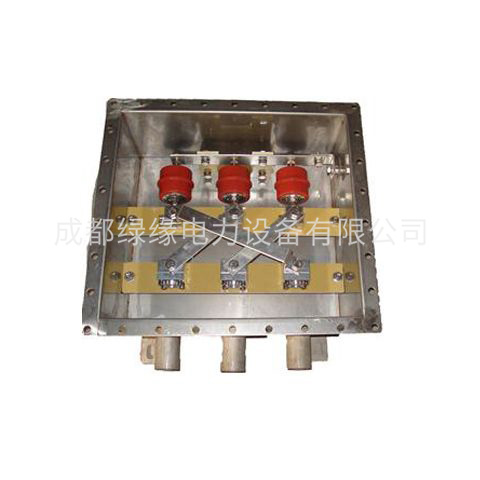

一、产品概述
交叉互联保护箱适用于高压单芯电力电缆的金属护套的交叉互联、限制护套和绝缘接头段两侧冲击过电压的升高,控制金属护套的感应电压,减少或消除护层上的环形电流,提高电缆的输送容量,防止电缆护层击穿,确保电缆的安全运行。
二、产品特点
本产品箱体采用高强度不锈钢板制成,机械强度高,密封性能好,且具有良好的阻燃性;其内部接线板采用紫铜排经镀锡处理,导电性能良好;适用于35KV~220KV的线路上使用,具有优良的电压——电流特性曲线,保护性能良好。
一、交叉互联保护箱性能指标:
试验项目 | 技术要求 |
直流耐压试验 | 25KV1min不闪烁,不击穿 |
冲击电压试验 | 峰值40KV正负极性各1次不闪烁,不击穿 |
连接排与外壳间绝缘电阻试验 | 不下于20MΩ |
连接排接触电阻试验 | 不大于20μΩ |
气密性试验 | 0.2MPa不渗漏 |
二、交叉互联保护箱规格型号:
名称 | 型号 | 外形尺寸 | 安装孔位置尺寸 | 适用截面 mm²; | 备注 |
交叉互联箱 | FCD | 500×340×200 | 360×300-φ;15 | 50-240 | 挂壁式 |
交叉互联箱 | FCD-F | 500×600×200 | 360×300-φ15 | 50-240 | 埋地式 |
