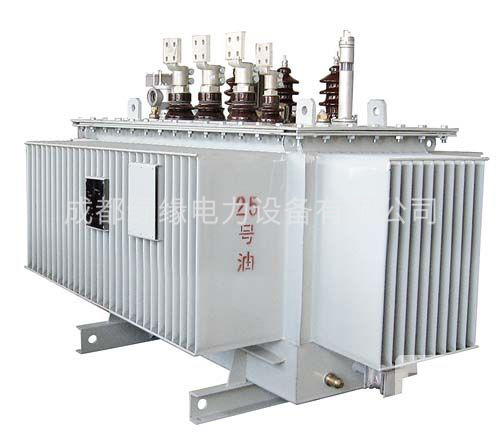

SH(B)15-M-30KVA-1600KV系列10KV非晶合晶变压器
一、产品概述
SH(B)15-M-30KVA-1600KV系列10KV非晶合晶变压器可取代硅钢铁芯的变压器而广泛用于户外的配电系统。
·本产品的大量入网运行可取得良好的节能效果并减少对大气的污染。
·本产品特别适用于电能不足和负荷波动大以及难以进行日常维护的地区。
·由于变压器采用全封闭结构，绝缘油和绝缘介质不受大气污染，因而可在潮湿的环境中运 行，是城市和农村广大配电网络中理想的配电设备。
二、产品特点
1、变压器铁心用非晶合金带才卷制而成，空载损耗比S9型变压器降低75%左右。
2、变压器低压采用铜箔线圈，提高变压器承受短路的能力。
3、变压器连接宜采用Dyn11，减少谐波对电网的影响，改善供电质量。
4、变压器采用真空注油，可完全排除线圈中气泡，确保绝缘性能稳定。
三、产品负荷标准
GB 1094.1-1996电力变压器 第一部分 总则
GB 1094.2-1996电力电压器 第二部分 温升
GB 1094.3-1996电力变压器 第三部分 绝缘水平和绝缘试验
GB 1094.5-2003电力变压器 地无部分 绝缘水平和绝缘试验
GB311.1-1997高压输变电设备绝缘配合
GB/T25446-2010油浸式非晶合金铁心配电变压器技术参数和要求
IEC 60076电力变压
ANSI/C57.12.00油浸式配电、电力及调试变压器通用技术要求
| 型号 | 电压组合 KV | 连接组标号 | 损耗 W | 空载电流% | 短路阻抗% | 轨距mm | |||
| 高压H | 高压分接范围 | 低压L | 空载 | 负载 | |||||
| SH(B)15-M-30KVA | 11 10.5 10 6.3 6 | ±2×2.5% ±5% | 0.4 | Dyn11 | 33 | 630 | 1.5 | 4.0 | 400 |
| SH(B)15-M-50KVA | 43 | 910 | 1.2 | 400 | |||||
| SH(B)15-M-80KVA | 50 | 1090 | 1.1 | 400 | |||||
| SH(B)15-M-100KVA | 60 | 1310 | 1.0 | 400 | |||||
| SH(B)15-M-160KVA | 75 | 1580 | 0.9 | 550 | |||||
| SH(B)15-M-200KVA | 85 | 1890 | 0.8 | 550 | |||||
| SH(B)15-M-250KVA | 100 | 2310 | 0.6 | 550 | |||||
| SH(B)15-M-315KVA | 120 | 2730 | 0.6 | 660 | |||||
| SH(B)15-M-400KVA | 140 | 3200 | 0.6 | 660 | |||||
| SH(B)15-M-500KVA | 170 | 3830 | 0.5 | 660 | |||||
| SH(B)15-M-630KVA | 200 | 4520 | 0.5 | 660 | |||||
| SH(B)15-M-800KVA | 240 | 5410 | 0.5 | 660 | |||||
| SH(B)15-M-1000KVA | 320 | 6200 | 0.3 | 4.5 | 820 | ||||
| SH(B)15-M-1250KVA | 280 | 7500 | 0.3 | 820 | |||||
| SH(B)15-M-1600KVA | 450 | 10300 | 0.3 | 900 | |||||
