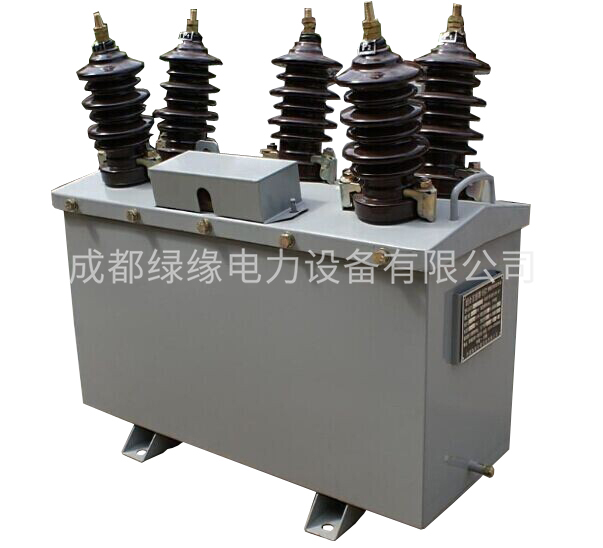

JLSZW-10高压不锈钢外壳油浸式计量箱 二元件
一、产品介绍
JLSZW-10高压不锈钢外壳油浸式计量箱由户外干式组合互感器由电压、电流互感器组合而成。产品供交流50Hz，额定电压10kV以下三相线路中，供电压、电流和电能测量及继电器保护用。
适用于城网，农网户外变电站，也可用于工业企业各种变压器配电所等。组合互感器配上有功、无功电度表称为高压电力计量箱。本产品可取代油浸式组合互感器（计量箱）。
一、型号参数
| 产品型号 | 额定电流比（V） | 准确及额定输出（VA） COSφ=0.8 | 一秒热稳定电流（kA） | 动稳定电流（kA） | |||
| 0.2S | 0.5S | 0.2 | 0.5 | ||||
| JLSZW-10
| 5-15/5 | 10 | 10 | 10 | 15 | 120I 1n | 300I 1n |
| 20-75/5 | 220I 1n | 550I 1n | |||||
| 100-200/5 | 34 | 85 | |||||
| 300-600/5 | 65 | 163 | |||||
| 额定电压比（V） | 准确级及额定输出（VA） COSφ=0.8 | 极限输出（VA） | |||||
| 0.2 | 0.5 | 1 | |||||
| 6000/1001000/100 | 20 | 30 | 50 | 300 | |||
型号表
| JLSZW-10 5/5 |
| JLSZW-10 10/5 |
| JLSZW-10 15/5 |
| JLSZW-10 20/5 |
| JLSZW-10 30/5 |
| JLSZW-10 40/5 |
| JLSZW-10 50/5 |
| JLSZW-10 75/5 |
| JLSZW-10 100/5 |
| JLSZW-10 150/5 |
| JLSZW-10 200/5 |
| JLSZW-10 250/5 |
| JLSZW-10 300/5 |
| JLSZW-10 400/5 |
| JLSZW-10 500/5 |
| JLSZW-10 600/5 |
