一、计量箱概述

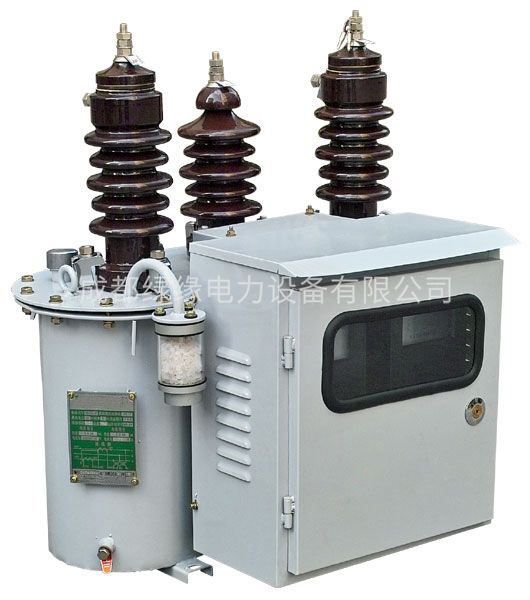

JLS-10型高压油浸式计量箱,不带电度表称为组合互感器,交流油浸式户外式(也适用于户内),是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率50、60Hz的三相交流线路35kv、10kv、6kv、3kv系统网络上。具有精度高重量轻、安装方便和防窃电等优点。深受广大供电部门欢迎。
三相三线计量箱(二元件)由二只单相电压和电流互感器组成,三相四线计量箱(三元件)由三只意想电压和电流互感器组成,装入箱体中,一二次出线均用瓷套管装在面板上,外侧表面配装电度表供计量使用。
二、油浸式计量箱使用条件:
1、环境温度:最高气温+45 ℃ ,日平均气温+30℃,最低气温-45℃;
2、海拔高度不超过4000米;
3、大气条件:大气中无严重影响计量箱绝缘性能的污秽物及侵蚀性或爆炸介质;
4、在产品安装近1米内必须安装避雷器,以防雷击。
一、JLS-10型高压油浸式计量箱二元件(三相三线)型号表:
JLS-10 5/5 |
JLS-10 10/5 |
JLS-10 15/5 |
JLS-10 20/5 |
JLS-10 30/5 |
JLS-10 40/5 |
JLS-10 50/5 |
JLS-10 75/5 |
JLS-10 100/5 |
JLS-10 150/5 |
JLS-10 200/5 |
JLS-10 250/5 |
JLS-10 300/5 |
JLS-10 400/5 |
JLS-10 500/5 |
JLS-10 600/5 |
二、油浸式计量箱主要技术参数:
额定一次电压(KV) | 最高一次电压(KV ) | 额定二次电压(V) | 额定负荷(VA)与准确级数 | ******容量(VA) | 一次工频耐压(KV) | 额定绝缘水平(KV) | ||
0.2S | 0.5S | 1S | ||||||
3 | 3.5 | 100 | 15 | 25 | 80 | 320 | 25 | 3.6/25/40 |
6 | 6.9 | 100 | 15 | 25 | 80 | 320 | 32 | 7.2/32/60 |
10 | 11.5 | 100 | 15 | 25 | 80 | 460 | 38 | 12/42/75 |
35 | 40.5 | 100 | 40 | 80 | 150 | 1000 | 80 | 41/95/200 |
额定一次电流(A) | 额定二次电流(A) | 额定负荷(VA)与准确级数 | FS倍数 | 1S热稳定电流倍数 | 额定动稳定电流倍数 | |||
0.2S | 0.2 | 0.5S | 0.5 | |||||
单变比 | 100、120、150、200、250、300、400、600、800 | 5 | 10 | 10 | 10 | 10 | 70 | 120 |
双变比 | 100-200、150-300、250-500 |
