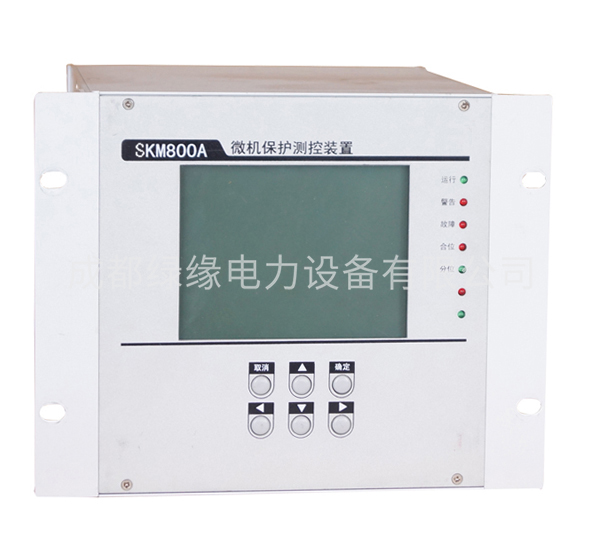

一、备用电源自动切换装置SKM800A-BT
1.1保护功能
过流加速保护,及手合遥合于故障时加速跳闸;
三段式电压闸闭锁电流方向保护;
零序过流保护;
过压保护;
低压保护啊;
低频减载(可投退低压、滑差闭锁);
PT断线监测及闭锁予压及方向保护元件;
三相一次重合闸(检同期、检无压);
进线备自投投退功能;
连切负荷;
连切电容器;
两段母线PT告警;
1.2测控功能
母线电压、线路电流、备投对予电压、有功、无功、功率因数、频率;
14路开关量输入(交直流通用);
控制回路监视及断线告警;
断路器手动及遥控分合闸操作(可以内带放跳闭锁继电器);
外部闭锁备自投的开出;
CAN/RS485通讯接口;
通讯协议及故障录波(选配);
以太网接口。
二、备用电源自动切换装置SKM800A-BT
2.1自投功能:
进线自投功能;
母联(分段)自投功能;
连切负荷;
连切电容器;
两断母线PT告警;
2.2测控功能:
母线电压、进线电流、进线电压;
14路开关量输入(交直流通用);
控制回路监视及断线告警;
外部闭锁备自投的开出;
CAN/RS485通讯接口;
通讯协议及故障录波(选配);
以太网接口。
SKM800A系列微机保护产品选型表:
产品型号 | SKM800A-L线路保护装置 | SKM800A-TC配电变保护装置 | SKM800A-C电容器保护装置 | SKM800A-MZ电动机差动保护装置 | SKM800A-MB电动机中和保护装置 | SKM800A-BT备用电源自动切换装置 | SKM800A-MJ电压自动检测切换装置 | SKM800A-TZ主变差动保护装置 | SKM800A-TB主变后备保护装置 | SKM800A-CK综合测控装置 | SKM800A-ZY站用保护测控装置 | SKM9000后台监控系统 |
功能 | ||||||||||||
三段式电流保护 | ¤ | ¤ | ¤ |
|
|
|
|
| ¤ |
|
|
|
反时限电流保护 |
| ¤ |
|
|
|
|
|
| ¤ |
|
|
|
负序电流保护 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
过负荷保护 | ¤ |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
零序电流保护 | ¤ | ¤ | ¤ |
| ¤ |
|
|
| ¤ |
|
|
|
零序电压保护 |
| ¤ | ¤ |
|
|
| ¤ |
| ¤ |
|
|
|
低频减载 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
电流加速保护 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
低压保护 | ¤ |
| ¤ |
| ¤ |
|
|
|
|
|
|
|
过压保护 |
|
| ¤ |
| ¤ |
|
|
|
|
|
|
|
三相自动重合闸 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
低压闭锁 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
差动速断保护 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
比率差动 |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
|
PT断线检测及闭锁 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
|
CT断线检测及闭锁 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
电源备自投 |
|
|
|
|
| ¤ |
|
|
|
|
|
|
非电量保护 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
堵转保护 |
|
|
|
| ¤ |
|
|
|
|
|
|
|
过热保护 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
起动时间过长 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
实时时钟 | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
|
故障录波 | ¤ | ¤ | ¤ | ¤ | ¤ |
|
| ¤ | ¤ | ¤ | ¤ | ¤ |
以太网通讯 | ¤ | ¤ | ¤ |
| ¤ | ¤; | ¤ | ¤; | ¤ | ¤ | ¤ | ¤ |
CAN、RS485 | ¤ | ¤ | ¤ |
| ¤ | ¤; | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
SCADA后台监控 |
|
|
|
|
|
|
|
|
|
|
| ¤ |
