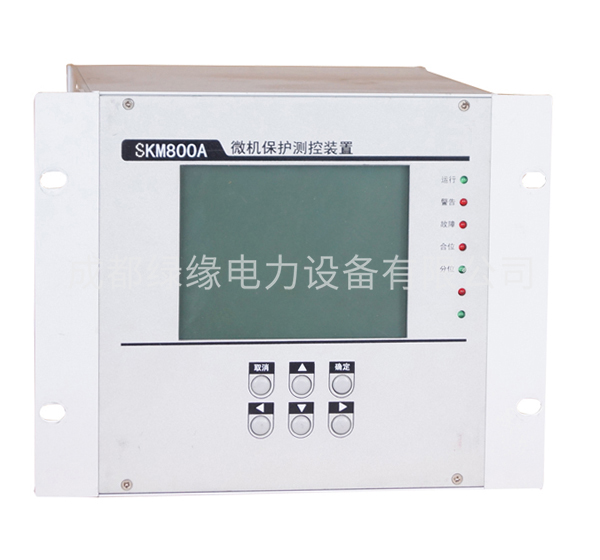

SKM800A,B系列保护装置说明:
1、 结构:装置高4U宽19/2英寸,整个机箱全铝合金外壳,显示面板固定在前面上,内部插件从后面差拨。
2、 安装方式:嵌入式安装,后插拨式后接线。
3、 外形尺寸:178(高)*229(宽)*{228(深)+15(端子高度)}。
1、线路保护装置SKM800A-L
1.1保护功能:
1、 过流加速保护、手合遥合于故障时加速跳闸;
2、 三段式电压闭锁电流方向保护;
3、 零序过流保护;
4、 过压保护;
5、 低压保护;
6、低频减载(可投退低压、滑差闭锁);
7、 PT断线检测及闭锁低压及方向保护元件;
8、 三相一次重合闸(检同期、检无压);
1.2测控功能:
1、 母线电压、变压器电流、有功、无功、功率因数、频率;
2、 14路开光量输入(交直流通用);
3、 控制回路监视及断线告警;
4、继电器手动及遥控分合闸操作(可以内带防跳闭锁继电器);
5、 CAN/RS485通讯接口;
6、通讯协议及故障录波(选配);
7、 以太网接口。
2、馈线保护装置SKM800A-L
1.1保护功能:
1、 过流加速保护、手合遥合于故障时加速跳闸;
2、 三段式电压闭锁电流方向保护;
3、 零序过流保护;
4、 过压保护;
5、 低压保护;
6、 低频减载(可投退低压、滑差闭锁);
7、 PT断线检测及闭锁低压及方向保护元件;
8、 三相一次重合闸(无检定);
1.2测控功能:
1、 母线电压、变压器电流、有功、无功、功率因数、频率;
2、 14路开光量输入(交直流通用);
3、 控制回路监视及断线告警;
4、 继电器手动及遥控分合闸操作(可以内带防跳闭锁继电器);
5、 CAN/RS485通讯接口;
6、 通讯协议及故障录波(选配);
7、 以太网接口。
SKM800A系列微机保护产品选型表:
产品型号 | SKM800A-L线路保护装置 | SKM800A-TC配电变保护装置 | SKM800A-C电容器保护装置 | SKM800A-MZ电动机差动保护装置 | SKM800A-MB电动机中和保护装置 | SKM800A-BT备用电源自动切换装置 | SKM800A-MJ电压自动检测切换装置 | SKM800A-TZ主变差动保护装置 | SKM800A-TB主变后备保护装置 | SKM800A-CK综合测控装置 | SKM800A-ZY站用保护测控装置 | SKM9000后台监控系统 |
功能 | ||||||||||||
三段式电流保护 | ¤ | ¤ | ¤ |
|
|
|
|
| ¤ |
|
|
|
反时限电流保护 |
| ¤ |
|
|
|
|
|
| ¤ |
|
|
|
负序电流保护 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
过负荷保护 | ¤ |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
零序电流保护 | ¤ | ¤ | ¤ |
| ¤ |
|
|
| ¤ |
|
|
|
零序电压保护 |
| ¤ | ¤ |
|
|
| ¤ |
| ¤ |
|
|
|
低频减载 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
电流加速保护 | ¤ |
|
|
|
|
|
|
|
|
|
|
|
低压保护 | ¤ |
| ¤ |
| ¤ |
|
|
|
|
|
|
|
过压保护 |
|
| ¤ |
| ¤ |
|
|
|
|
|
|
|
三相自动重合闸 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
低压闭锁 | ¤ |
|
| ¤ |
|
|
|
|
|
|
|
|
差动速断保护 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
比率差动 |
|
|
| ¤ |
|
|
| ¤ |
|
|
|
|
PT断线检测及闭锁 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ |
|
CT断线检测及闭锁 |
|
|
|
|
|
|
| ¤ |
|
|
|
|
电源备自投 |
|
|
|
|
| ¤ |
|
|
|
|
|
|
非电量保护 |
| ¤ |
|
| ¤ |
|
|
| ¤ |
|
|
|
堵转保护 |
|
|
|
| ¤ |
|
|
|
|
|
|
|
过热保护 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
起动时间过长 |
|
|
| ¤ | ¤ |
|
|
|
|
|
|
|
实时时钟 | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
|
故障录波 | ¤ | ¤ | ¤ | ¤ | ¤ |
|
| ¤ | ¤ | ¤ | ¤ | ¤ |
以太网通讯 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
CAN、RS485 | ¤ | ¤ | ¤ |
| ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ | ¤ |
SCADA后台监控 |
|
|
|
|
|
|
|
|
|
|
| ¤ |
