RW4-12/100A、RW4-12/200A户外高压陶瓷跌落式熔断器

  一、RW4-12/100A-200A适用范围
    RW4-12/100A、RW4-12/200A户外高压陶瓷跌落式熔断器用于户外、海拔高度不超过1000米、环境温度不高于40℃或不低于-40℃。不适用于户内、有严重腐蚀性气体或含有燃气体的场所;亦不适用有剧烈震动或冲击的地方。

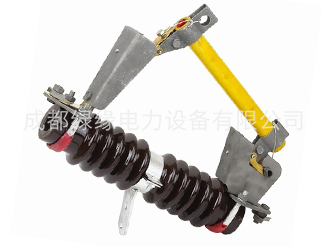

RW4-12/100A、RW4-12/200A户外高压陶瓷跌落式熔断器
二、RW4-12/100A-200A结构简介
     RW4-12/100A、RW4-12/200A户外高压陶瓷跌落式熔断器由绝缘子、接触导电系统及熔断丝管等部分组成。正常工作时,熔丝使熔丝管上的活动关节锁紧,故熔丝管能处于合闸位置。当短路电流使熔丝熔断时,在熔丝管内产生电弧,熔丝管内的消弧管在电弧的作用下,产生大量气体,当短路电流过零时,产生强烈的去游离作用,使电弧熄灭,继而活动关节释放,熔丝管在上、下静触头的推力和自身重量的作用下,迅速跌落,形成明显的隔离间隙。
三、RW4-12/200A用途
     跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器,它装配在配电变压器高压侧或配电线支干线路上,作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。

型号

额定电压kv

额定电流A

开断电流KA

冲击电压BIL

工频耐压kv

爬距mm

重量Kg

RW4

12

100

6.3

110

42

320

7

RW4

12

200

12.5

110

42

320

7.5
