HRW11-12/100A 200A户外高压硅橡胶跌落式熔断器

  一、产品用途
HRW11-12/100A 200A户外高压硅橡胶跌落式熔断器及拉负荷跌落式熔断器是户外高压保护电器,它装配在配电变压器高压侧或配电线支干线路上,作输电线路、电力变压器过载和短路保护及分合额定负荷电流之用。

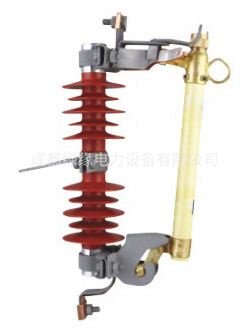

 HRW11-12/100A-200A户外高压硅橡胶跌落式熔断器
二、结构简介
跌落式熔断器由绝缘支架和熔丝管两大部分组成,静触头安装在绝缘支架的两端,动触头安装在熔丝管的两端,熔丝管由内层的消弧管和外层环氧玻璃管组成。拉负荷跌落式熔断器增加弹性辅助头及灭弧罩,用以分、合负荷电流。跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量的气体,使管内形成很高压力,并沿管道形成纵吹,电弧被迅速拉长而熄灭。熔丝熔断后,下部动触头失去张力而下翻,锁紧机构释放熔丝管,熔丝管跌落,形成明显的开断位置。当需要要拉负荷时,用绝缘杆拉开动触头,此时主动、静助触头仍然接触,继续用绝缘杆拉动触头,辅助触头也分离,在辅助触头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。

三、执行标准
产品性能符合GB15166.3-94国家标准和IEC282-2国际标准。

四、使用条件
1、环境温度:-40℃~40℃;
2、海拔不超过1000m;
3、风速不大于35m/s;
4、地震烈度不超过8度;
5、熔断器不适用于下述场所:
a、有燃烧或爆炸危险的场所;
b、有剧烈震动或冲击的场所;
c、有异电化学气体作用及严重空气污秽,盐雾地区。

一、HRW11-12型户外高压硅橡胶跌落式熔断器技术参数:

型号

额定电压KV

额定电流A

开断电流A

冲击电压BIL

工频耐压KV

爬距MM

重量(KG)

外形尺寸(CM)

HRW11-12

12

100

6300

110

42

350

3.8

48×12×31

HRW11-12

12

200

8000

110

42

350

3.8



型号

额定电压KV

额定电流A

开断电流A

冲击电压BIL

工频耐压KV

爬距MM

HRW11F-12

12

100

6300

110

42

230

HRW11F-12

12

200

8000

110

42

230



二、订货须知

1、产品型号、名称、额定电压、额定电流、额定开断电流;
2、环境要求(防污型、高原型);
3、特殊要求可与我司协商。
