一、产品概述

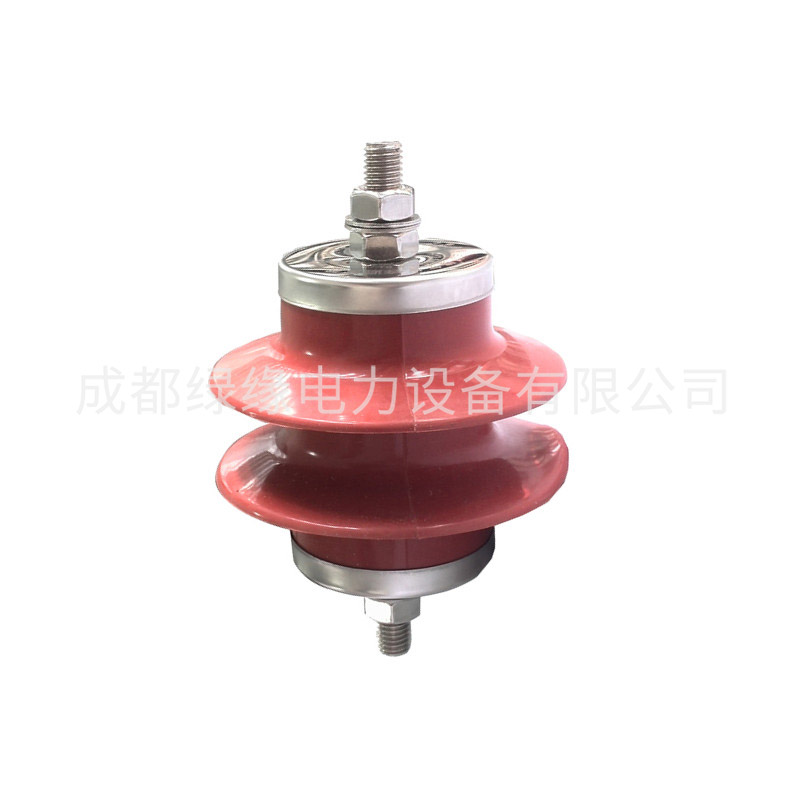

HY2.5WD-12.7/31、HY2.5WD-13.5/31电动机型避雷器适用于交流220kV及以下发电、输电、变电、配电系统,用于将雷电和系统内部操作过压电的幅值限制到规定的水平,是整个系统绝缘配合的基础设备。是集成化、模块化的中高压输变电成套设备中******的防雷元件。
有机外套金属氧化物避雷器是有机绝缘材料和传统的瓷套式金属氧化物避雷器技术优点相结合的科研成果,它不仅具有瓷套式金属氧化物避雷器的优点,还具有电气绝缘性能好,介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆、憎水性、密封性能好等优点。
二、使用条件
a) 适用于户内、外;
b) 环境温度-40℃~+40℃;
c) 海拔高度不超过3000m(瓷套式不超过1000m);
d) 电源频率不小于48Hz、不超过62 Hz;
e) 长期施加在避雷器端子间的工频电压不超过避雷器的持续运行电压;
f) 地震烈度8度及以下地区;
g) ******风速不超过35m/s。
HY2.5WD-12.7/31、HY2.5WD-13.5/31系列电动机型避雷器产品参数:
避雷器型号 | 使用场所 | 电压等级(KV) | 避雷器额定电压(KV) 有效值 (KV) | 无间隙避雷器 | 残压峰值(KV)(不大于) | ||||
避雷器持续运行电压(KV)有效值 | 直流lmA参考电压(KV) | 0.75倍直流lmA电压下******泄漏 | ******电导电流(μA) | 30/60操作冲击电流下8/20 | 1/4陡坡冲击电流 | ||||
HY2.5WD-3.8/9.5 | 电动机型 | 3 | 3.8 | 2.0 | 5.7 | 50 | 9.5 | 7.6 | 10.7 |
HY2.5WD-4/9.5 | 4 | 3.15 | 5.7 | 50 | |||||
HY2.5WD-7.6/18.7 | 6 | 7.6 | 4.0 | 11.2 | 50 | 18.7 | 15.0 | 21.0 | |
HY2.5WD-8/18.7 | 8 | 6.3 | 11.2 | 50 | |||||
HY2.5WD-12.7/31 | 10 | 12.7 | 6.6 | 18.6 | 50 | 31.0 | 25.0 | 34.7 | |
HY2.5WD-13.5/31 | 13.5 | 10.5 | 18.6 | 50 |
