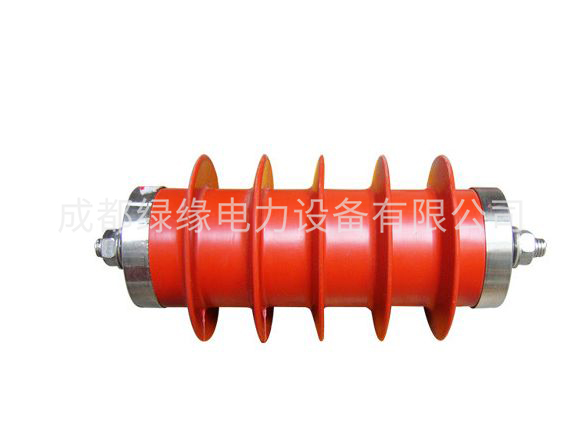

产品信息
HY5CZ-12.7/41复合绝缘金属氧化物避雷器是90年代的国际高科技产品,它将金属氧化物避雷器和复合绝缘材料的优异性集于一体,成为原瓷套型避雷器的更新换代产品。主要用于电压等级为0.22~220KV的发电、输电、变电、配电系统中,用于限制可能出现的各种过电压,以保证电气设备的安全运行。
HY5CZ-12.7/41复合绝缘金属氧化物避雷器由于具有残压低、通流容量大、响应时间快、陡波特性平坦等一系列优异性,因此,不仅能有效地限制雷电过电压和操作过电压(如切高压电机、切空载变压器、投切电容器组等引起的过电压)对电器设备的危害,而且能抑制异常快速过电压对固体器件的损害。
复合绝缘氧化物避雷器由氧化锌非线性高性能电阻片叠装成整体,采用特殊工艺将电阻片制成芯体,然后再采用一次成型工艺用复合绝缘材料封装成一体,来取代传统的瓷套型结构。
HY5CZ-12.7/41高压氧化锌避雷器产品参数:
避雷器型号 | 使用场所 | 电压等级(KV) | 避雷器额定电压(KV) 有效值 (KV) | 有间隙避雷器 | 残压峰值(KV)(不大于) | ||||
工频放电电压(KV)有效值不小于 | 1.2/50冲击放电电压(KV) | 8/20雷电冲击电流下 | ******电导电流(μA) | 30/60操作冲击电流下8/20 | 1/4陡坡冲击电流 | ||||
HY5CZ-3.8/13.5 | 电站型 | 3 | 3.8 | 8.0 | 12.0 | 20 | 12.0 | 10 | 13.5 |
HY5CZ-7.6/24 | 6 | 7.6 | 16.0 | 24.0 | 20 | 24.0 | 19.5 | -- | |
HY5CZ-12.7/41 | 10 | 12.7 | 26.0 | 41 | 20 | 41.0 | 35.0 | 46.0 | |
HY5CZ-42/124 | 35 | 42 | 80 | 124 | 20 | 124 | 100 | 143 |
