JCQF3 避雷器用监测器

  一、产品概述
JCQF3型避雷器用监测器是串联工作在避雷器下面用来记录避雷器动作次数和监测避雷器泄漏电流的一种装置。适用于500kV及以下电压等级的各型氧化锌避雷器配套,使用的环境条件与相连接的避雷器相同。JCQF3系列产品采用不锈钢外壳封装,主要由不锈钢外壳、绝缘瓷套、密封垫及大功率氧化锌阀片、整流器、双指针电磁计数器、电流测量回路及报警电路、保护电路等组成。主要特征是大视窗、双指针百位数循环计数指示,计数指示醒目,泄漏电流监测准确、过载保护并带报警指示,产品耐震动。内部保护电路中采用了可控硅,保护性能更好。

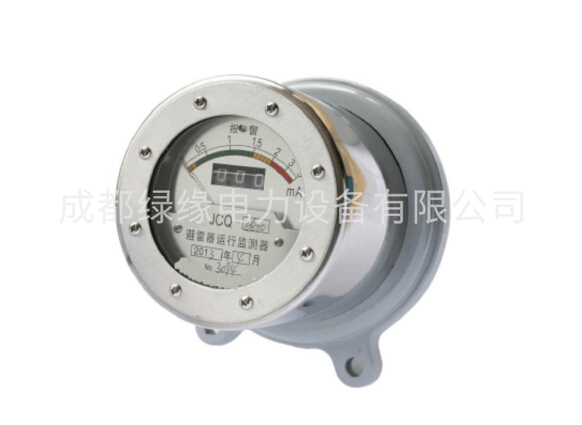

JCQF3 避雷器用监测器
二、工作条件
正常使用情况下,避雷器的动作次数由具备计数进位功能的双指针电磁计数器指示,计数指示清晰醒目,百位数满后自动回零,继续循环累计计数工作,不清零。避雷器的泄漏电流(全电流)通过电流测量回路由指针式电流表直接指示反映出来,测量指示范围:0~3毫安,当泄漏电流达到和超过测量回路保护值后,红绿指示灯将发生闪烁和熄灭,同时电流表指针也将摆动和返回零位。
我厂生产的监测器的各项性能指标符合国家机械行业JB/T 2440-1991《避雷器用放电记数器》标准,JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》标准、国家GB/T7676.1-1998《指针式电工仪表》标准和XC/JT7502-2000《避雷器监测器技术条件》标准的规定。

 产品型号

JCQF3 10/1200

JCQF3 10/1500

JCQF3 20/2000

性能指标







适用电力系统额定电压范围(有效值)

35~330kV

35~330kV

35~500kV

上限记数电流8/20μS(峰值)

10kA

10kA

20kA

下限记数电流8/20μS(峰值)

50A

50A

50A

上限记数电流下残压(峰值)

≤1.5kV

≤1.5kV

≤1.5kV

方波冲击电流耐受能力2000μS(峰值)

1200A

1500A

2000A

冲击大电流耐受能力4/10μS(峰值)

100kA

100kA

100kA

电流测量范围及指示误差(ACA)

0~3mA<%5

0~3mA<%5

0~3mA<%5

产品重量

2.0kg

2.0kg

2.0kg
