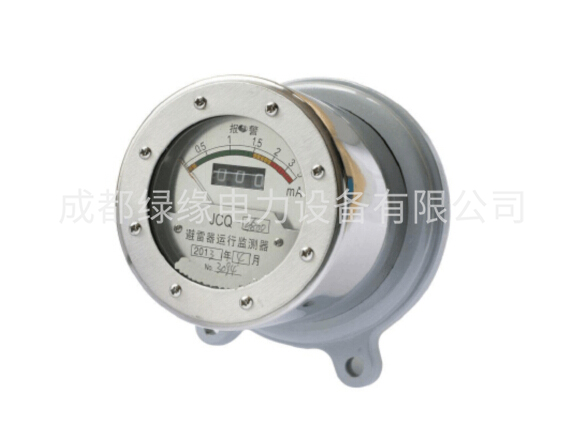

JCQF2-C 避雷器用监测器

  一、概述
JCQF2-C型避雷器用监测器是串联工作在避雷器下面用来记录避雷器动作次数和监测避雷器泄漏电流的一种装置。适用于330kV及以下电压等级的各型氧化锌避雷器,使用的环境条件与相连接的避雷器相同。JCQF2-C系列产品采用不锈钢外壳封装,带有输出报警触点接口,具有便于远程监测避雷器状况的特点;主要由不锈钢外壳、绝缘瓷套、密封垫及大功率氧化锌阀片、整流器、双指针电磁计数器、电流测量回路及报警电路、保护电路等组成。主要特征是外观封装采用全防腐金属或不锈钢防腐方形结构、大视窗、双指针百位数循环计数指示,计数指示醒目,泄漏电流监测准确、过载保护并带报警指示,产品耐震动,保证使用年限。
JCQF2-C 避雷器用监测器
二、使用环境
 正常使用情况下,避雷器的动作次数由具备计数进位功能的双指针电磁计数器指示,计数指示清晰醒目,百位数满后自动回零,继续循环累计计数工作,不清零。避雷器的泄漏电流通过电流测量回路由指针式电流表直接指示反映出来,测量指示范围:0~3毫安,当泄漏电流接近和超过监测器设定的电流报警值时报警指示灯由白变红,发出报警指示。
 我厂生产的监测器的各项性能指标符合国家机械行业JB/T 2440-1991《避雷器用放电记数器》标准,JB/T 10492-2004《交流无间隙金属氧化物避雷器用监测器》标准和国家GB/T7676.1-1998《指针式电工仪表》标准的规定。

产品型号

JCQF2-C 10/800

JCQF2-C 10/1200

性能指标

适用电力系统额定电压范围(有效值)

35~220kV

35~330kV

上限记数电流8/20μS(峰值)

10kA

10kA

下限记数电流8/20μS(峰值)

50A

50A

上限记数电流下残压(峰值)

≤1.5kV

≤1.5kV

方波冲击电流耐受能力2000μS(峰值)

800A

1200A

冲击大电流耐受能力4/10kμS(峰值)

100kA

100kA

电流测量范围及指示误差(ACA)

0~3mA<%5

0~3mA<%5

输出报警触点参数

DC 28V/1A

AC 115V/0.25A

DC 28V/1A

AC 115V/0.25A

产品重量

1.4kg

1.4kg
