一、产品概述

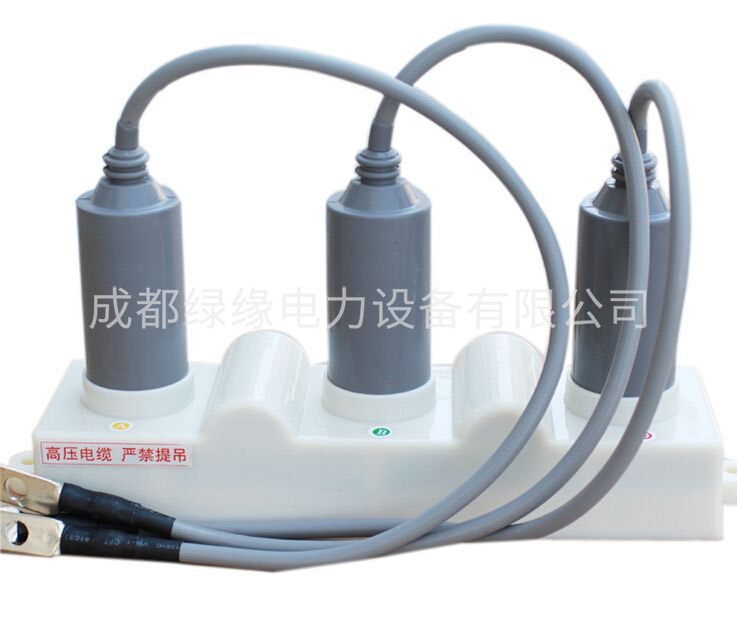

TBP-O型中性点过电压保护器[]是限制雷电过电压和操作过电压的一种先进的保护电器。全称:三相组合式过电压保护器,是6kv以上的电力系统中用来限制存在于某两物体之间的冲击过电压的一种设备。简称:过压保护器。有的地区还叫做"三相组合式避雷器"。
TBP-O型中性点过电压保护器为一种比较先进的保护电器,主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害。相当于浪涌保护器的高压形态。属于一种避雷器部分替代品,它的作用相当于避雷器,但与传统的避雷器不同。
1:普通避雷器只能是相地保护(单相保护,每组用三个),即可以相地保护也可以相间保护(三相)。
2:过电压保护器一般安装在柜体内,而传统的避雷器既可以安装在柜体内也可以安装在箱体外(箱体外部的基本上都是避雷器)。(户外型的过电压保护器即为组合式避雷器)
二、结构特点
1.外形结构小巧,绝缘耐高压,极大地利用和缩减了使用空间;
2.复合外套整体模压,具有良好的密封、防爆、防潮性能,抗漏痕、抗电蚀,耐污、憎水性好;
3.结构新颖独特,技术性能优异,电气绝缘性能好;
4.高压电缆接线,保证绝缘强度,安装灵活 ;
5.体积小,重量轻,节省占地,特别适合在开关柜内安装。
三、使用条件
1、环境温度:不高于+40℃,不低于-40℃。
2、地震烈度:7度及以下;
3、海拔高度:不超过2000m;
4、******风速不超过35m/s;
5、电源频率:50±2Hz,60±2Hz;
6、免清洗条件:中等污秽及以下地区;
7、对无间隙产品,长期施加的工频电压不得超过保护器持续运行电压;
8、对有间隙产品,安装点短时工频电压升高不得超过保护器额定电压。
TBP-O型中性点产品参数:
避雷器型号 | 避雷器额定电压(KV) | 无间隙 | 标称残压(KV) | 4/10大电流耐受能力(KV)11 | ||||
保护器持续运行电压(KV)有效值 | 直流lmA参考电压(KV) | 0.75倍直流lmA电压 | 8/20雷电冲击电流(μA) | 30/60操作冲击电流下8/20 | 200μS方波通流容量(A) | |||
TBP-O-2.13F | 3.15 | 2.3 | 3.4 | 50 | 6.0 | 5.0 | 400 | 65 |
TBP-O-4.6F | 6.3 | 4.6 | 6.8 | 50 | 12.0 | 10.0 | 400 | 65 |
TBP-O-7.6F | 10.5 | 7.69 | 11.4 | - | 19.0 | 15.9 | 400 | 65 |
