HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低压型避雷器

  一、产品概述
HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低压型避雷器一般用于低压配电柜开关柜及控制柜中,保护柜中的电器设备免受过电压的危害。

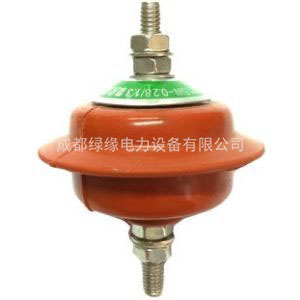

HY2.5WD-1.3/3.6、HY2.5WD-2.6/7.2低压型避雷器

二、产品特点
1.体积小、重量轻,耐碰撞、运输无碰损失,安装灵活,特别适合在开关柜内使用;
2.特殊结构,整体模压成型,无气隙、密封性能好,防潮防爆;
3.爬电距离大,增水性好,耐污能力强,性能稳定,减少运行维护;
4.独特配方氧化锌电阻片,高容量,低泄露;
5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。

三、使用环境
(1)、环境温度为-40℃~+40℃;
(2)、海拔高度不超过 2000m;
(3)、电源频率为 48Hz~62Hz;
(4)、******风速不超过 35m/s;
(5)、地震裂度7度及以下地区。
(6)、长期施加的电压不超过其最高持续运行电压。

四、技术标准
产品生产执行的标准为GB11032-2000(eqv IEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。


  HY2.5WD-1.3/3.6 HY2.5WD-2.6/7.2低压型避雷器参数表:

避雷器型号

系统额定电压

避雷器额定电压

持续运行电压

直流参考电压(U1mA)

陂波冲击电流下残压

雷电冲击电流下残压

操作冲击电流下残压

方波流通容量(2ms)

大电流冲击耐受

kV(r.m.s)

≮kV

≯kV

A

kA

HY1.5W-0.28/1.3

0.22

0.28

0.24

0.6

-

1.3

-

75

25

HY1.5W-0.5/2.6

0.38

0.5

0.42

1.2

-

2.6

-

75

25

HY2.5WD-1.3/3.6

0.66*

1.3

0.95

1.8

-

3.6

-

200

40

HY2.5WD-2.6/7.2

1.14*

2.6

1.9

3.6

-

7.2

-

200

40
