一、产品概述
HY1.5W-0.28/1.3 HY1.5W-0.5/2.6低压型避雷器一般用于低压配电柜开关柜及控制柜中,保证柜中的电器设备免受过电压的危害。
二、产品特点
1.体积小、重量轻,耐碰撞、运输无碰损失,安装灵活,特别适合在开关柜内使用;
2.特殊结构,整体模压成型,无气隙、密封性能好,防潮防爆;
3.爬电距离大,增水性好,耐污能力强,性能稳定,减少运行维护;
4.独特配方氧化锌电阻片,高容量,低泄露;
5.实配直流参考电压、方波通流容量和大电流耐受能力都高于国家标准。
三、使用环境
(1)、环境温度为-40℃~+40℃;
(2)、海拔高度不超过 2000m;
(3)、电源频率为 48Hz~62Hz;
(4)、******风速不超过 35m/s;
(5)、地震裂度7度及以下地区。
(6)、长期施加的电压不超过其最高持续运行电压。
四、技术标准
产品生产执行的标准为GB11032-2000(eqv IEC60099-4:1991)《交流无间隙金属氧化物避雷器》、JB/T8952-2005《交流系统用复合外套无间隙金属氧化物避雷器》。

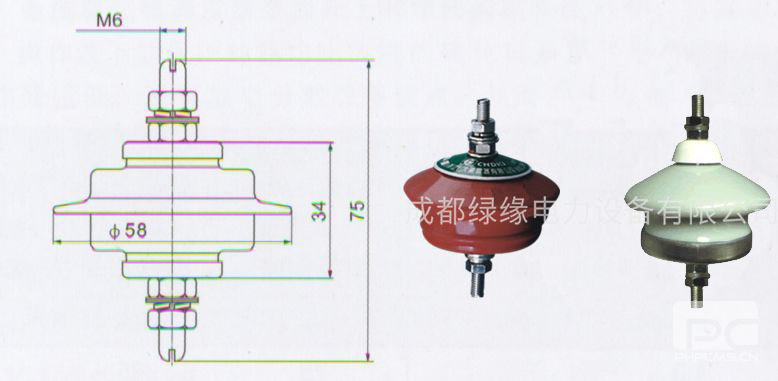

HY1.5W-0.28/1.3 HY1.5W-0.5/2.6低压型避雷器型号:
避雷器型号 | 系统额定电压 | 避雷器额定电压 | 持续运行电压 | 直流参考电压(U1mA) | 8/20us雷电冲击电流下残压 | 2ms方波流通容量(2ms) | 4/10us大电流冲击耐受 | |
kV(r.m.s) | ≮kV | ≯kV | A | kA | ||||
HY1.5W-0.28/1.3 | 0.22 | 0.28 | 0.24 | 0.6 | 1.3 | 75 | 25 | |
HY1.5W-0.5/2.6 | 0.38 | 0.5 | 0.42 | 1.2 | 2.6 | 75 | 25 |
