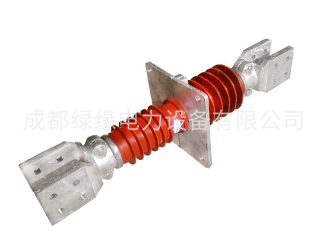

FCGW-35KV系列穿墙套管

  一、产品概述
    FCGW-35KV系列干复合穿墙套管是一种新型穿墙套管,其主绝缘采用无油新型绝缘材料,无渗漏、密封性能好,可水平、竖直安装,干净、维护方便;外绝缘采用高温硫化硅橡胶,具有优异的防污性能、老化性能和防爆性能。符合电力部门性能高、无油化、小型化的发展趋势,是满足城乡电网改造要求的新一代高压产品。
     本产品适用于于12KV、20KV、40.5KV、72.5KV高压复干式穿墙套,中等及以上污秽地区、海拔高度不超过1000m(超过1000m请选用高原型)、环境温度-40℃~+40℃,产品性能完全符合IEC60137:2000《交流电压高于1000V的绝缘套管》及GB/T4109-1999《高压套管技术条件》标准的规定。



二、使用环境条件
1)户内套管环境温度不高于+40℃,不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
2)户外套管环境温度不高于+40℃,不低于-40℃;
海拔不超过l000m;
风速不大于34m/s
产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
无经常性的剧烈振动

三、结构特征:
    1.高压复合干式穿墙套管主要由接线端子、户外伞裙、法兰套筒、户内伞裙、电 芯子等零部件构成,法兰套筒与电容芯子紧固连接。
    2.套管的主绝缘是采用聚四氟乙烯及环氧等材器,具有良好的电气、机械性能。料缠绕半导体层构成圆柱形电容
    3.体积小,重量轻,是相同电压等级瓷绝缘子的1/5~1/9左右,便于运输和安装。
    4.复合绝缘子械强度高,结构可靠,性能稳定,安全运行裕度大,为线路和安全运行提供了保障。
    5.复合绝缘子的电气性能优越,硅橡胶伞肯有良好的憎水性和迁移性,耐污性能好,抗污闪能力强,能在重污秽地区安全运行,且不需要人工清扫,可免测零值维护。
    6.复合绝缘子具有耐酸、碱性,耐热老化和耐电性能力,密封性能好,能确保其内绝缘不受潮等特点。
    7.复合绝缘子的抗脆性能好,防震力度强,不会发生脆断事故。
    8.复合绝缘子具有可换性,能与瓷等绝缘子与互换使用。


四、安装使用说明
     1.产品开箱检查产品外观及合格证等文件。
    2.按电力部门要求进行电气试验验收。
    3.将套管从法兰处吊起对正到墙壁安装孔,徐徐放入,用紧固螺钉将法兰与墙壁安装孔对正后紧固。
    4.调节接线端子时应将接线端子处的螺栓松开后调整,调整后应将螺栓紧固,否则运行时会引起局部发热

  FCGW-35KV系列穿墙套管参数表:

产品型号

额定电压KV

额定电流A

工频电压KV

标准雷电冲击耐受电压(峰值)不小于KV

弯曲破坏负荷KN

干耐受1min

湿耐受1min

击穿

可见电晕

FCWB-35/630

35

630

30

176

25.8

185

75

FCWB-35/1250

35

1250

30

176

25.8

185

75

FCWB-35/1600

35

1600

30

176

25.8

185

75
