CLB-6KV/200A 3150A户内铝排陶瓷穿墙套管

  一、产品概述
    CLB-6KV/200A 3150A户内铝排陶瓷穿墙套管适用于工频交流电压为35千伏及以下电厂、变电站的配电装置、高压成套封闭柜中,作导电部分穿过接地隔板、墙壁及封闭配电装置的绝缘,支持和外部母线连接之用。

二、使用环境条件
环境温度不高于+40℃,不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动

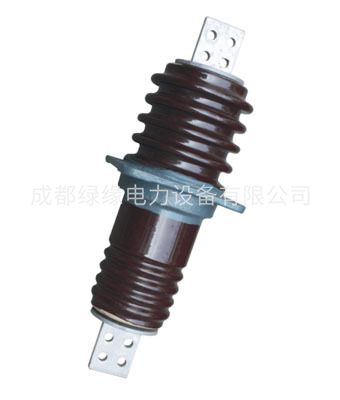

CLB-6KV/200A-3150A户内铝排陶瓷穿墙套管
三、产品特点
套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。

四、用途及分类
穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铝导体穿墙瓷套管和铝导体穿墙瓷套管。
当铝导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
    穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

五、安装使用说明
1.穿墙瓷套管适用于工频交流额定电40.5kv以下,安装地点周围环境温度为-40℃~+40℃,海拔不超过1000m之电站及变电所配电装置。
2.
户内穿墙套管不适用于对套管的瓷釉、金属附件及水泥胶合剂有破坏作用或足以降低套管电气性能的场所。
3.穿墙瓷套管在运行中如产生局部放电现象时,应检查瓷套管法兰处或内腔有无喷铝层局部脱落现象,如有应及时采取临时均压措施。

CLB-6KV型号参数:

型号

额定电压k

额定

电流A

抗弯破坏负荷KN

主要尺寸mm

重量kg

L

L1

D

D1

D2

AL

A

B

CLB-6/200

6

200

7.5

-

-

-

-

-

-

-

-

-

CLB-6/400

6

400

7.5

410

310

90

12

13

150

40

3

4.7

CLB-6/600

6

600

7.5

410

310

90

12

17

150

40

6

4.5

CLB-6/1000

6

1000

-

-

-

-

-

-

-

-

-

-

CLB-6/1500

6

1500

-

-

-

-

-

-

-

-

-

-

CLB-6/2000

6

2000

-

-

-

-

-

-

-

-

-

-

CLB-6/3000

6

3000

-

-

-

-

-

-

-

-

-

-

CLB-6/3150

6

3150

-

-

-

-

-

-

-

-

-

-
