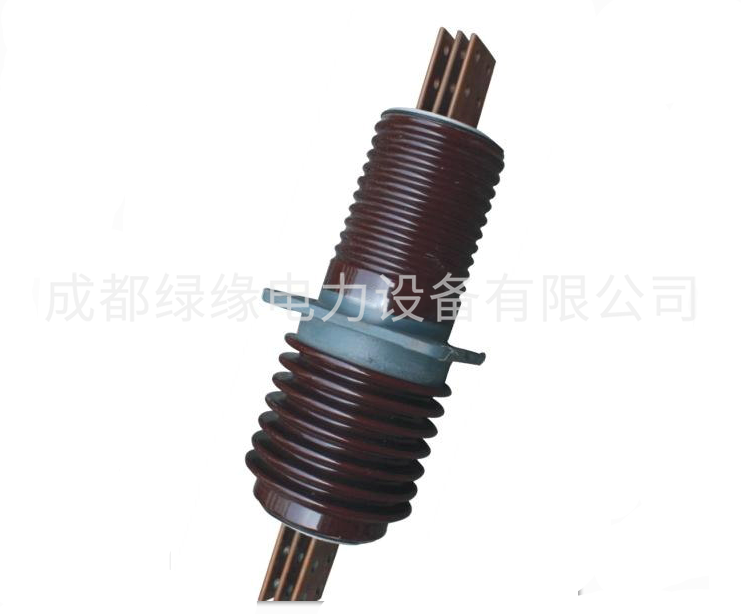

CWB-6KV系列穿墙套管

一、产品简介
    穿墙套管适用于工频交流电压为35kV及以下电厂、变电站的配电装置和高压电器,作导电部分穿过墙壁或其它接地物的绝缘和支持用。套管适用于环境温度-40℃~+40℃,当套管在环境温度高于+40℃,但不超过+60℃时,套管的工作电流建议按环境温度每增高1℃,额定电流负荷降低1.8%。

二、型号说明
CL——户内铝导体穿墙套管
CLB——户内铝导体穿墙套管(加强型)
C——户内铜导体穿墙套管
CWL——户外-户内铝导体穿墙套管
CWLB——户外-户内铝导体穿墙套管(加强型)
CW——户外-户内铜导体穿墙套管
CWWL——户外-户内耐污型铝导体穿墙套管
CWW——户外-户内耐污型铜导体穿墙套管
CM——户内母线穿墙套管
CMWW——户外-户内耐污型母线式穿墙套管
字母后数字为设计顺序号。
    对带导体套管,短横后分数:分子为套管额定电压千伏数;Q表示大爬距;分母为套管额定电流安培数;第二个短横后数字为污秽等级号;第三个短横后字母G表示高原型。
    对母线式套管,字母后第一个短横后数字为额定电压千伏数;第二个短横后数字为套管瓷套内孔径直径毫米数;第三个短横后数字为污秽等级号。

三、使用环境条件
1)户外套管
 环境温度不高于+40℃,不低于-40℃;
 海拔不超过l000m;
 风速不大于34m/s
 产品的使用环境的空气污秽程度,按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级;
 无经常性的剧烈振动

四、组成构件
套管由瓷件、金属附件、安装法兰和导电排(杆)等组成。
CWB-6KV系列穿墙套管
五、用途及分类
    穿墙瓷套管用于电站和变电所配电装置及高压电器,供导线穿过接地隔板、墙壁或电器设备外壳,支持导电部分使之对地或外壳绝缘。
    穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
    当铜导体与母线直接相连时,易产生电化腐蚀,接触面温升过高二导致接头烧坏,影响设备寿命,故应采用铜铝过渡接头,但又给现场施工带来麻烦,采用铝导体瓷套管则可解决上述问题。
    户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。
    穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。




CWB-6KV系列穿墙套管基本参数:

名称

型号

额定电压(kv)

额定电流(A)

备注

铜导体户外陶瓷穿墙套管

CWB-

6

200、400、600、1000、1500、2000、3150
