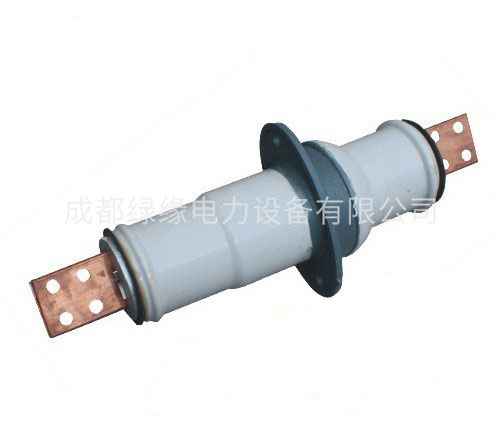

CWB-10KV系列穿墙套管
一、产品简介
CWB-10KV系列穿墙套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。
穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。
当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高二导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。
户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成（母线夹板通常由用户按母线尺寸自配）。
穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。
二、使用条件
1)户内套管
环境温度不高于+40℃，不低于-40℃
海拔不超过l000m
相对湿度月平均值不大于90%
周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污秽
无经常性的剧烈振动
2)户外套管
环境温度不高于+40℃，不低于-40℃；
海拔不超过l000m；
风速不大于34m/s
产品的使用环境的空气污秽程度，按GB/T5582 分为Ⅰ、Ⅱ、Ⅲ、Ⅳ等4 级；
三、型号说明
CL- 户内铝导体穿墙瓷套管
C －户内铜导体穿墙瓷套管
CWL －户外－户内铝导体穿墙瓷套管
CWWL －耐污型户外－户内铝导体穿墙瓷套管
CW －户外－户内铜导体穿墙瓷套管
CWW －耐污型户外－户内铝导体穿墙瓷套管
CM －户内母线式穿墙瓷套管
CMWW －耐污型户外－户内母线式穿墙瓷套管
CB- 户内圆铜导杆穿墙瓷套管
CWB －户外－户内圆铜导杆穿墙瓷套管
CWB-10KV系列穿墙套管技术参数:
| CWB-10/200 | 10 | 200 | 3.8 | 230 | 47 | —— | 75 | 80 | 7.5 |
| CWB-10/400 | 10 | 400 | 7.2 | 230 | 47 | —— | 75 | 80 | 7.5 |
| CWB-10/630 | 10 | 630 | 12 | 230 | 47 | —— | 75 | 80 | 7.5 |
| CWB-10/1000 | 10 | 1000 | 20 | 230 | 47 | —— | 75 | 80 | 7.5 |
| CWB-10/1500 | 10 | 1500 | 30 | 230 | 47 | —— | 75 | 80 | 7.5 |
| CWB-10/2000 | 10 | 2000 | 40 | 230 | 47 | —— | 75 | 80 | 7.5 |
| 型号 | L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 |
| CWB-10/200 | 450 | 350 | 165 | 10 | 48 | 100 | 2-φ12 | φ8 | 175 |
| CWB-10/400 | 450 | 350 | 165 | 10 | 48 | 100 | 2-φ12 | φ14 | 175 |
| CWB-10/630 | 450 | 350 | 165 | 10 | 48 | 100 | 2-φ12 | φ20 | 175 |
| CWB-10/1000 | 460 | 350 | 165 | 10 | 55 | 100 | 2-φ12 | φ30 | 175 |
| CWB-10/1500 | 480 | 350 | 165 | 10 | 65 | 100 | 2-φ12 | φ39 | 175 |
| CWB-10/2000 | 500 | 350 | 165 | 10 | 75 | 100 | 2-φ12 | φ45 | 175 |
基本参数
| 名称 | 型号 | 额定电压(KV) | 额定电流（A） | 备注 |
| 铜导体户外陶瓷穿墙套管 | CWB- | 10 | 200、400、600、1000、1500、2000、3000、3150 |
|
