JDZ16-10电压互感器

一、产品概述
JDZ16-10电压互感器为全封闭环氧树脂浇注绝缘结构。一次绕组带有熔断器保护,熔断电流与互感短路电流相匹配,配接COOPER(固珀)公司的肘型电缆插头(亦可用相同规格的国产插头)。由于一、二次均采用密封结构,既有效缩小了开关柜的体积,又具有良好的防污防潮能力。尤其适用于户外环网柜。

二、使用环境
1、海拔高度不超过1000m;
2、周围环境温度不高于+40℃,不低于-5℃
3、周围空气的相对湿度不大于85%(200℃);

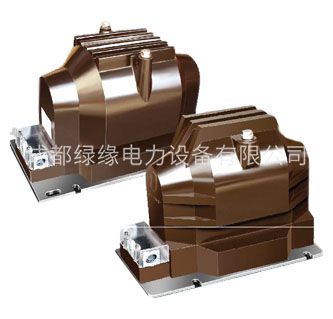

JDZ16-10电压互感器
三、常见异常
⑴三相电压指示不平衡:一相降低(可为零),另两相正常,线电压不正常,或伴有声、光信号,可能是互感器高压或低压熔断器熔断;
⑵中性点非有效接地系统,三相电压指示不平衡:一相降低(可为零),另两相升高(可达线电压)或指针摆动,可能是单相接地故障或基频谐振,如三相电压同时升高,并超过线电压(指针可摆到头),则可能是分频或高频谐振;
⑶高压熔断器多次熔断,可能是内部绝缘严重损坏,如绕组层间或匝间短路故障;
⑷中性点有效接地系统,母线倒闸操作时,出现相电压升高并以低频摆动,一般为串联谐振现象;若无任何操作,突然出现相电压异常升高或降低,则可能是互感器内部绝缘损坏,如绝缘支架绕、绕组层间或匝间短路故障;
⑸中性点有效接地系统,电压互感器投运时出现电压表指示不稳定,可能是高压绕组N(X)端接地接触不良。
(6)悬浮电位放电,可能是穿芯螺栓和铁芯连接松动,造成螺栓处于悬浮电位;金属异物处于悬浮电位放电;绝缘支架螺母电位悬浮;
(7)电弧放电,可以是串级绕组对铁芯放电,绝缘支持架不良而放电;绝缘进水受潮;一次绕组末端未接地;
(8)过热性故障

6-10电压互感器产品参数:

型号

额定电压比(V)

准确级及相应的额定输出

极限输出(VA)

额定绝缘水平(VA)

0.2

0.5

1

3

JDZ16-10
JDZ16-6
JDZ16-3

3000/100

20

50

100

200

100

3.6/25/40

6000/100

7.2/32/60

10000/100

12/42/75

10000/220

10000/100/220

/

/

/

/

200/200
