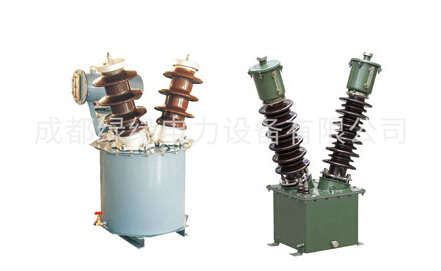

JDJ2-35电压互感器
一、产品简介
JDJ2-35为单相户外油浸式产品,适用于额定频率50Hz或60Hz、额定电压35KV的电力系统中,作电能计量、电压监控和继电保护用。
二、产品结构
本系列电压互感器的铁心由条形硅钢片叠成,为三柱芯式,器身用铁夹固定在箱盖上,在箱盖上装有一次及二次套管等,油箱用钢板焊成,油箱壁下部有接地螺栓及放油塞,相地有四个安装孔。
JDJ2-35电压互感器产品参数:
型号 | 额定电压比(V) | 准确级组合 | 额定输出 | 极限输出 | 额定绝缘水平(KV) |
(VA) | (VA) | ||||
JDJ2-35 | 35000/100 | 0.2 | 75 | 1000 | 40.5/95/200 |
0.5 | 150 | ||||
1 | 250 |
