一、产品概述
本系列电压互感器为单相、户内、干式全封闭产品,使用时三台一组,JDZX10-3 6 10为Yo/ Yo/[连接,JDZXF10-3 6 10为Yo/Yo/Yo/[连接。分别适用于额定频率50Hz}60Hz,额定电压为 3, 6, 10kV电力系统中作电能计量、电压监控和继电保护用。
二、使用条件
1.海拔高度不超过3000米;
2.周围环境温度不高于+40C,不低于-5度
3.周围空气的相对湿度不大于85%(20度) ;
4.满足II 污秽等级;
5.安装场所无腐蚀性的气体
三、结构简介
JDZX10-10 JDZX10-6 JDZXF10-10/6/3型互感器为全封闭结构,绕组为环氧树脂全真空浇注全绝 缘结构。铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有 限空间。所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能耐冲击和机械压力,并可以保护绕 组不受潮。一次绕组引出线端子的标志为A,N;二次绕组引出线测量级端子的标志为a, n,保护级 端子的标志为da,do均在浇注体上清晰标注.在夹件上的接地标志旁有接地螺栓供接地用,下部支 架供安装用。整体结构紧凑,使用方便。JDZX10-3 6 10互感器的连接组标号为,1/1/1/12-12 JDZXF10-3 6 10互感器的连接组标号为1/1/1/1/12/12-12,三台单相三绕组电压互感器连组为(剩余电压绕组接成开口三角形)。

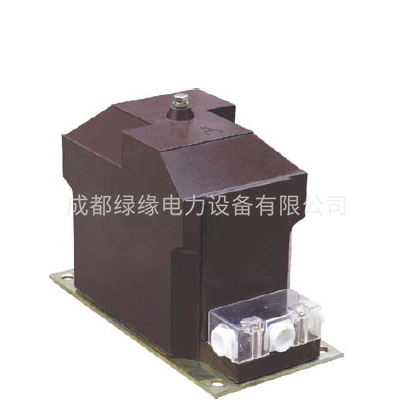

JDZX10系列电压互感器户内单相等同RZL-10电压互感器)产品参数:
型号 | 额定电压比 (kV) | 准确级组合 | 额定输出(VA) | 极限输出 (VA) | 额定绝缘水平(kV) |
JDZX10-3 | 3/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 10/50 | 150 | 3.6/25/40 |
JDZX10-6 | 6/√3/0.1/√3/0.1/3 | 7.2/32/60 | |||
JDZX10-10 | 10/√3/0.1/√3/0.1/3 | 12/42/75 |
产品型号 | 额定电压比 | 准确级及额定输出(VA)COSφ=0.8 | 极限输出 | 额定绝缘水平 | ||||
0.2 | 0.5 | 1 | 3p | 3p 6p | ||||
JDZX10-10(REL10) | 6000/√3;100/√3;100/√3 | 15 | 30 | 60 | 50 | 50 | 200 | 7.2/32/60 |
