一、产品概述
JDZX10-6A1G JDZX10-3A1G电压互感器为单相、户内、干式全封闭产品,使用时单台或二台一组,JDZ10-3 JDZ10-6 JDZ10-10 二台一组时为V/V连接,JDZF10-3 6 10二台一组时为V/V/V连接。分别适用于额定频率50Hz或 60Hz,额定电压为3KV 6KV 10kV电力系统中作电能计量、电压监控和继电保护用。
二、使用条件
1.海拔高度不超过30003米;
2.周围环境温度不高于+40'C,不低于-5'C;
3.周围空气的相对湿度不大于65%(20'C);
4.满足II级污秽等级;
5.安装场所无腐蚀性的气体
6.额定绝缘水平:JDZ10-6型7.2/32/60kV JDZ10-10型12/42/75kV
三、结构简介

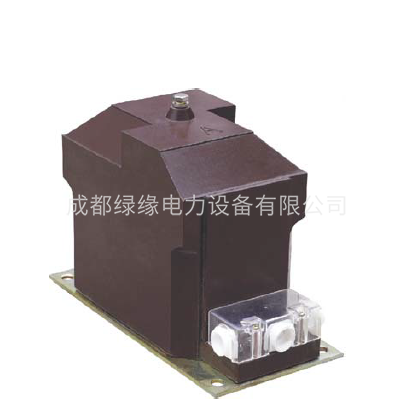

JDZX10-6A1G JDZX10-3A1G电压互感器为全封闭,绕组为环氧树脂全真空浇注全绝缘结构。 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻,安装仅占有限空间 所有绕组完全浇注在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力,并可以保护绕组不受 潮.一次绕组引出线端子的标志为A, N;二次绕组引出线端子的标志为a, n,均在浇注体上清晰标 注。在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用。整体结构紧凑,使用方便。
JDZX10-6A1G JDZX10-3A1G电压互感器户内-单相(RZL-10)互感器选型及变比对表:
型号 | 额定电压比 (kV) | 准确级组合 | 额定输出(VA) | 极限输出 (VA) | 额定绝缘水平(kV) |
JDZ10-3A | 3/0.1 | 0.2 | 15 | 300 | 3.6/25/40 |
JDZ10-6A | 6/0.1 | 7.2/32/60 | |||
JDZ10-10A | 10/0.1 | 12/42/75 | |||
JDZ10-10A | 10/0.1/0.01 |
JDZX10-6A1G JDZX10-3A1G电压互感器户内-单相(RZL-10)安装寸心、外形及接线图
型号 | 额定电压比 | 额定二次输出 | 极限输出 | 额定绝缘水平 | 备注 | ||||||
0.2 | 0.5 | 1 | 3 | 0.2/0.2 | 0.5/0.5 | 6P | |||||
0.2/0.5 | |||||||||||
JDZ10-3A1 | 3000/100 | 30 | 50 | 100 | 200 | / | / | / | 300 | 3.6/25/40 | 等同"RZL10" |
JDZ10-6A1 | 6000/100 | 7.2/32/60 | |||||||||
JDZ10-10A1 | 10000/100 | 12/42/75 | |||||||||
JDZ10-10A1 | 10000/100/100 | / | / |
|
| 10/10 | 15/10 | 200/200 | |||
15/15 | |||||||||||
JDZX10-3A1G | 3000/√3; 100/√3; 100/√3 | 30 | 50 | 100 | 200 | / | / | 50 | 300 | 3.6/25/40 | / |
JDZX10-6A1G | 6000/√3; 100/√3; 100/√3 | 7.2/32/60 | |||||||||
JDZX10-10A1G | 10000/√3; 100/√3; 100/√3 | 12/42/75 | |||||||||
JDZX10-10A1G | 10000/√3; 100/√3; 100/√3; 100/√3 | / | / | / | / | 10/10 10/15 | 15/15 | 200/200 |
