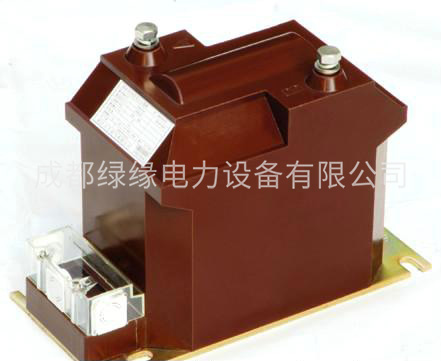

JDZX11-20AG JDZX11-20G 系列电压互感器

一、产品概述
JDZX11-20AG 系列电压互感器为单相环氧树脂浇注全封闭结构,适用于额定频率50Hz或60Hz,额定电压15kV、20kV及以下的电力系统中,作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

二、结构简介
JDZX11-20AG 系列电压互感器系列电压互感器为环氧树脂绝缘全封闭结构, 耐污秽及潮湿,也适用于热带地区使用。该互感器体积小,重量轻,局部放电量小、抗过电压能力强,适宜于任何位置、任何方向安装。
JDZX11-20AG JDZX11-20G 系列电压互感器

JDZX11-20AG JDZX11-20G系列电压互感器技术参数:

1、局部放电水平符合GB1207《电压互感器》标准。
2、污秽等级:Ⅱ级。

型号

额定电压比 (kV)

准确级组合

额定输出

极限输出

额定绝缘水平

 (VA)

 (VA)

(kV)

JDZX11-20

20/√3/0.1/√3/0.1/3

0.2/6P(3P)

30/200

600

24/65/125

0.5/6P(3P)

100/200

JDZX11-20G

20/√3/0.1/√3/0.1/3

0.2/6P(3P)

30/200

0.5/6P(3P)

70/200

 JDZX11-20AG系列电压互感器

型号

额定电压比

额定二次输出

极限输出

额定绝缘水平

接线图

0.2

0.5

1

0.2/0.2

0.2/0.5

0.5/0.5

6P

JDZ11-15

15/0.1

30

80

200

/

/

/

/

500

18/55/105

图1-图4

JDZ11-20

20/0.1

24/65/125

JDZ11-15

15/0.1/0.1

/

/

/

20/20

20/30

30/30

/

300

18/55/105

JDZ11-20

20/0.1/0.1

24/65/125

JDZX11-15G

15/√3;0.1/√3;0.1/√3

20

60

120

/

/

/

100

400

18/55/105

图5

JDZX11-20G

20/√3;0.1/√3;0.1/√3

24/65/125

JDZX11-15G

15/√3;0.1/√3;0.1/√3

/

/

/

15/15

15/20

40/40

300/300

18/55/105

图6

JDZX11-20G

20/√3;0.1/√3;0.1/√3

24/65/125
