一、产品概述

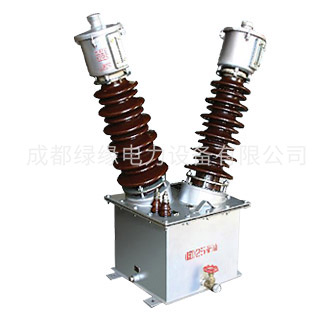

JDJ2-35(W1,W2,W3)电压互感器为单相户外油浸式产品,适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中,作电能计量、电压监控和继电保护用。
二、产品结构
JDJ2-35(W1,W2,W3)电压互感器的铁心由条形硅钢片叠成,为三柱芯式,器身用铁夹固定在箱盖上,在箱盖上装有一次及二次套管等,油箱用钢板焊成,油箱壁下部装有接地螺栓及放油塞,箱底有四个安装孔。
JDJ2-35(W1,W2,W3)电压互感器变比参数:
型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 | 极限输出 | 额定绝缘水平(kV) |
(VA) | (VA) | ||||
JDJ2-35 | 35/0.1 | 0.2 | 75 | 1000 | 40.5/95/200 |
JDJJ2-35 | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 75/100 | ||
35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 30/30/100 | 2×500 |
