一、产品概述

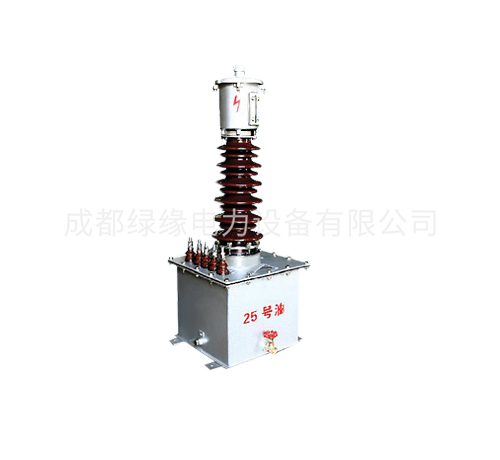

JDJJ2-35(W1,W2,W3)型电压互感器为单相三绕组油浸户外式产品。适用于交流50Hz、35kV中性点不直接接地的电力系统中,供电压、电能和功率的测量以及继电保护和信号装置的电源用。
JDJJ2-35(W1,W2,W3)型电压互感器一次绕组系供中性点接地使用,故绕组两端绝缘水平不同,线路端(A端)为完全绝缘,而接地端(X端)为不完全绝缘,A端经35kV级瓷套引出,X端经10kV级瓷套(JDJJ-35)引出,或经1kV级瓷套(JDJJ1-35)引出,或经0.5k级瓷套(JDJJ2-35型)引出,二次绕组及剩余电压绕组,分别以1kV级瓷套(JDJJ-35型和JDJJ1-35型)引出,或分别以0.5kV级瓷套(JDJJ-35型)引出。
本型电压互感器能承受由于一相接地所引起的过电压而无损伤。本型电压互感器必须是三台成套使用,其绕组接线见上图
二、结构简介
JDJJ2-35(W1,W2,W3)型电压互感器的铁芯由条形硅钢片叠成,为三柱芯式。在中柱上套有三个绕组,剩余电压绕组、二次绕组及一次绕组。剩余电压绕组在胶纸筒上,外包一纸板,然后绕二次绕组。最外面是一次绕组。A端出线全绝缘,X端出线端接地(用套管引出)。
器身用铁芯夹件固定在箱盖上,在箱盖上装有一次及二次套管等。JDJJ-35型在箱盖上装有储油柜,JDJJ1-35和JDJJ2-35型在一次套管上装有储油柜。
JDJJ2-35(W1,W2,W3)型电压互感技术参数:
额定电压比 | 准确及组合 | 极限输出 | 额定绝缘 | 瓷套爬电距离 | 频率 | 海拔 | 一次熔断器 | 接线图 |
35000/√3/ 100/√3 / 100/√3 | 0.2/6P(3P)-80/100 3/6P(3P)-500/100 | 1000 | 40.5/95/185 | W1/810 W2/1020 W3/1260 | 50(60) | ≤1000 or ≤3500 | 0.2 | 图一 |
35000/√3/ 100/√3 / 100/√3 / 100/√3 | 0.2/0..5/6P(3P)-40/40/100 | 图二 |
